應用方案
SPANNAX夾持卡盤
 SPANNAX 對于車，銑，旋轉類機床的夾持系統

這種夾持系統是在車床，磨床，銑床，旋轉類機床上應用的。當作通孔也是可以的，卡盤的部件是根據應用組合起來的。僅僅需要的是最大的工件外徑和您機床的主軸連接尺寸。您可以自己生産連接适配器,當然我們也很樂意為你的機床制造連接适配器。

這種後拉式的卡盤有下列幾種形式：                                   您的效益：

● 用于棒料裝夾的通孔式卡盤。                                                 ● 夾持力非常穩定，在同樣高轉速情況前更安全。

● 使用可更換的固定止動塊卡盤對于嵌入部件以及棒料。                ● 高的剛性由于夾固頭平行面夾持。

● 使用可更換的固定止動塊軸向零位移卡盤對于嵌入部件以及棒料。 ● 您的生産機床更佳的靈活性由于更大的夾持範圍。

● 機床特殊要求的非标解決方案。                                              ● 更大的工作空間由于緊湊的建造形式和更少的幹涉。

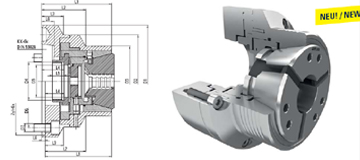

SPANNAX Slimline通孔卡盤

現在更緊湊和更輕便對于在主軸上的棒料加工，你的效益是明顯的:

● 尺寸和重量輕，從而保護主軸

● 明顯減少的幹涉輪廓，就此更好的零件通路

● 被提高的跳動精度到0.005mm，因為卡盤本體一體

● 更高被允許的轉速到8000min（Gr42&Gr65）

● 特别簡易安裝和免維護，完全密封



SPANNAX 通孔卡盤

理想的适合在主軸上的棒料加工，您的效益工作空間的擴大由于緊湊的建造形式和幹涉的減少，主軸的保護由于很少的離心力:

● 很大的夾持力

● 安裝方便

● 免維護因為密封



SPANNAX帶通孔的止動型卡盤（可拆卸的止動塊）

理想适合在主軸上加工嵌入件和棒料，您的效益:

● 高精度的軸向數據由于工件通過後拉緊靠止動塊

● 主軸的保護由于很少的離心力

● 很短的更換為通孔的時間由于可以快速更換的止動塊



SPANNAX 軸向零位移夾持卡盤

理想适合理想适合在主軸和副主軸上加工嵌入件和棒料， 您的效益:

● 工作空間的擴大由于緊湊的建造形式和幹涉的減少

● 主軸的保護由于很少的離心力和沒有軸向力的夾持

● 很短的更換為通孔的時間由于可以快速更換的止動塊免維護因為密封



手動換爪器



自車環

自車環被使用，可以随時車軟爪到你想要的直徑
