TR400可編程轉速/轉向指示儀
# 顯示速率和進程時間
# 安裝和設置簡便
# 可完全現場調節
# 單通道或正交解碼
# NEMA 4面闆
# 全面的診斷功能
# 反轉指示
# 鍵盤鎖定
# 可選4-20mA輸出
# 可選繼電器輸出（2或6個） 産品概述
TR400是一種全邏輯控制的過程速率計，能簡便精确地顯示任何生産速率或進程時間。TR 400 & TR400-6能精确地檢測和轉換0.01～10,000 Hz的信号輸入，為許多工業場合提供低廉的解決方案。可選的繼電器輸出和4～20mA模拟輸出，使TR 400 & TR400-6成為一個完整的過程控制和顯示系統。可選的繼電器輸出可設置為超速/欠速，在啓動和輸出激活時對可調的延時時間進行設置。除了檢測轉速，通過解碼正交信号，TR 400 & TR400-6還能在雙向應用中檢測轉動方向。在反轉、正轉或雙向轉動時，都能對繼電器輸出和4～20mA輸出進行設置。
工作原理
标準的TR 400系統配有一個安裝在軸末端的脈沖磁盤（或拼合脈沖環），配合标準的非接觸式傳感器，每轉産生8個脈沖。傳感器通過三線屏蔽電纜以數字脈沖頻率的方式将轉速傳送給TR 400 & TR400-6，然後将頻率信号與設定值進行比較，以确定适當的顯示值和輸出狀态（需要時）。當TR 400 & TR400-6被設置為檢測正交輸入信号時，面闆通過“REV”LED指示反轉方向。所有輸出在正轉和反轉時功能相同。繼電器輸出可進行編程鎖定（需人工複位），或僅在設定值條件存在時才被激活。TR 400 & TR400-6設定值延時可對到達設定值到激活設定值輸出的時間進行設置。

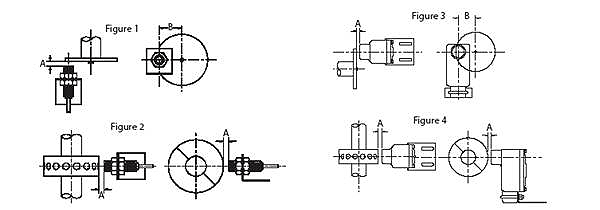

傳感器安裝
标準傳感器配有一個安裝支架和兩個鎖緊螺母，易于調節以獲得适當的間隙距離。防爆傳感器可與開槽安裝支架配套，調節方便。在安裝時應使磁體中心在旋轉的過程中始終對準傳感頭中心。傳感器與磁盤或拼合環的間隙距離為9.525±3.175mm （3/8"±1/8"）。标準4"脈沖盤的磁區中心距中心孔的距離為1-3/4"。對于标準傳感器，調節安裝支架上支撐傳感器的螺母來獲得适當的間隙距離；對于防爆傳感器，通過安裝支架上的槽調節傳感器位置。
|
