SG1000A閘門監控器是一個完整的閘門監控系統，為PLC或TR400-SGA閘門顯示單元等外部設備提供精确反映閘門/閥門位置的4－20mA的獨立信号。該系統結構緊湊，具有堅固的NEMA 4防爆外殼。顯示單元TR400-SGA對SG1000A的輸出信号進行解碼，并以0（全關）－ 100（全開）的百分比形式進行顯示，可用于調節産品流量或多種産品按比例配料時的閘門精确定位，為操作人員提供直觀即時的閘門/閥門位置信息。TR400-SGA閘門顯示單元還提供兩個指示閘門/閥門預設位置的繼電器輸出和一個4－20mA的比例輸出（可選）。SG1000A廣泛适用于糧油、飼料、食品、水泥、化工和冶金等行業，是比例配料的理想選擇！

    工作原理

    SG1000A閘門監控器直接安裝在閘門驅動軸末端，可通過一個按鈕輕松校正閘門全開和全關極限點。通過調整方向開關（順時針/逆時針），用戶可将SG1000A安裝在閘門的任何一邊。當驅動軸轉動時，SG1000A對旋轉進行監測并輸出4－20mA的信号給PLC或TR400-SGA閘門顯示單元等外部設備。 TR400-SGA閘門顯示單元不僅提供閘門/閥門位置的直觀顯示，還提供兩個指示閘門/閥門預設位置的繼電器輸出。所有這些功能也可使用PLC來實現。

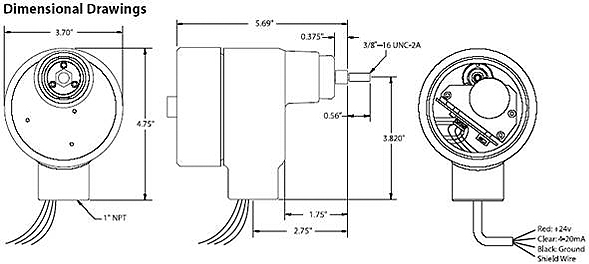

    尺寸圖
