ST420轉速傳感器（4-20ma變送信号）
# 2線制回路供電4-20 mA模拟信号輸出
# 精确的水晶振子信号處理系統
# 無需校準——即開即用
# 可定制所需測量範圍
# 固有安全設計
# 脈沖磁盤安裝或拼合環安裝形式
# 不鏽鋼M18x1外殼，NEMA 4X/IP67
産品描述
ST420是一種模拟量輸出的速度傳感器。它通過感應安裝在軸上的磁極（脈沖磁盤形式或者脈沖拼合環形式）來輸出平滑、連續的4-20mA模拟信号并與轉速線性對應。ST420獨特地設計，将磁脈沖傳感器、信号處理系統和2線制回路供電的4-20mA電路整合到一個M18x1大小的傳感器外殼中。
|
型号 |
響應頻率 |
每轉脈沖數 |
測量範圍 |
|
ST420-H |
0.267~266.7Hz |
8 |
2~2000 RPM |
|
ST420-L |
0.267~26.67Hz |
8 |
2~200RPM |
*每轉脈沖數(默認為8)和響應頻率都可以定制。
注意： RPM=頻率×60/每轉脈沖數
ST420的每轉脈沖數必須和磁極數相匹配，否則測量結果可能有誤。
安裝方式

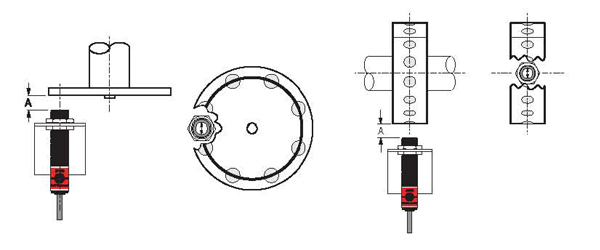

将脈沖磁盤或者拼合環安裝在軸上，将ST420固定并使之與磁極中心對齊如圖所示
