Line Vac
氣力輸送
輸送零件、物料、污物 -無活動部件! |
| |
|
|
|
什麽是氣力輸送器
EXAIR（依愛）氣力輸送器采用壓縮空氣為動力，連接到标準軟管或導管就可形成一個強大的線性輸送帶。 大“喉結”式的緊湊設計可得到最大輸送能量。提供九種不同尺寸的鋁質氣力輸送器和八種不同尺寸的不鏽鋼氣力輸送器，可滿足各種不同的傳送需要。
為什麽用氣力輸送器
EXAIR（依愛）氣力輸送器非常适合于遠距離大容量的物料輸送。小股壓縮空氣通過噴嘴噴射使得一端産生真空，而另一端産生高速氣流，瞬間就可産生反應。通過調節入口壓縮空氣的壓力可輕易調整物料輸送的速率。安裝支架（選購）更可方便安裝。無活動部件，無需用電，終身免維護 |
型号6080 3/4"(19mm)氣力輸送器用來真空塑料鑽孔時的碎片
| |
|
|
|
氣力輸送器是一種快速、低成本地輸送以下物料的方式：
- 塑料顆粒
- 碎片
- 紡織品
- 塊狀物
- 食品
- 土豆片
|
- 紙張
- 藥丸/藥片
- 小零件
- 刨花
- 鋸屑
- 微粒
|
|
型号6083 1-1/2"(38mm)氣力輸送器通過壓 力機，傳送塑料顆粒到吸力料鬥送料。
|
|
|
|
|
應用
- 上料
- 纖維拉伸
- 物料輸送
- 廢料移除
- 碎片移除
- 零件傳送
- 填充操作
|
特點
- 鋁制或不鏽鋼
- 輸送能量大
- Compact
- 安靜
- 無活動部件
- 與标準軟管或導管匹配

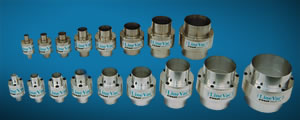

- 十一種尺寸可選擇
|
|
型号6084 2”(51mm)氣力輸送器 将修整邊料傳送到廢桶裏。
| |
|
|
|
選擇正确型号
有不同的尺寸可選擇,能滿足你不同的需求。選擇正确型号所必須要的參數如下：
- 所需要傳送部件的直徑
- 軟管或管道的直徑
- 重量或體積
- 不鏽鋼（303或316）或鋁制
鋁制材料氣力輸送器是一種比較經濟的傳送方式。我們标準的不鏽鋼型号（303）能提供很好的防腐蝕性，主要應用在食品行業或有腐蝕的應用上。一些特殊應用包含某些食品和醫藥産品，316不鏽鋼具有更好的的抗防腐蝕。
高溫氣力輸送器最高使用溫度可達到900華氏度（482攝氏度）。經常用在煙道廢氣取樣。這種高溫氣力輸送器能承受因管道長且多次彎曲而所産生的背壓。新型重載氣力輸送器輸送能力最高且耐磨損。
|
Line Vac Construction Material Comparison |
|
材料型号 |
材料型号 |
防腐蝕等級 |
|
鋁制氣力輸送器 |
275°F (135°C) |
好 |
|
不鏽鋼氣力輸送器(303） |
400°F (204°C) |
好的 |
|
不鏽鋼氣力輸送器(316） |
400°F (204°C) |
效果很好 |
|
高溫不鏽鋼氣力輸送器（303） |
900°F (482°C) |
好的 |
|
重載氣力輸送器，合金加固構造 |
400°F (204°C) |
好的 | |
|
|
|

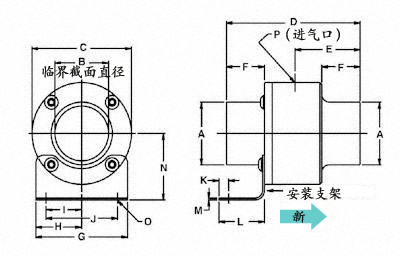

尺寸與規格
|
不鏽鋼型号 |
鋁質 型号 |
UOM |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
P |
|
6058 |
6078 |
in |
.38 |
.19 |
1 |
2.18 |
1 |
.63 |
1.25 |
.62 |
.41 |
.82 |
1/8 NPT |
|
mm |
10 |
5 |
25 |
55 |
25 |
16 |
32 |
16 |
10 |
21 |
|
6059 |
6079 |
in |
0.5 |
.31 |
1.25 |
2.62 |
1.23 |
.75 |
1.25 |
.63 |
.34 |
.68 |
1/8 NPT |
|
mm |
13 |
8 |
32 |
66 |
31 |
19 |
32 |
16 |
9 |
17 |
|
6060 |
6080 |
in |
.75 |
.50 |
1.88 |
3.88 |
1.88 |
1 |
2 |
1 |
.76 |
1.52 |
1/4 NPT |
|
mm |
19 |
13 |
48 |
99 |
48 |
25 |
51 |
25 |
19 |
39 |
|
6061 |
6081 |
in |
1 |
.75 |
2.13 |
3.88 |
1.88 |
1 |
2 |
1 |
.65 |
1.3 |
1/4 NPT |
|
mm |
25 |
19 |
54 |
99 |
48 |
25 |
51 |
25 |
17 |
33 |
|
6062 |
6082 |
in |
1.25 |
1 |
2.38 |
3.88 |
1.88 |
1 |
2.5 |
1.25 |
1 |
2 |
1/4 NPT |
|
mm |
32 |
25 |
61 |
99 |
48 |
25 |
64 |
32 |
25 |
51 |
|
6063 |
6083 |
in |
1.5 |
1.25 |
2.75 |
4.38 |
2.13 |
1.25 |
2.5 |
1.25 |
.86 |
1.73 |
3/8 NPT |
|
mm |
38 |
32 |
70 |
111 |
54 |
32 |
64 |
32 |
22 |
44 |
|
6064 |
6084 |
in |
2 |
1.75 |
3.25 |
4.38 |
2.13 |
1.25 |
3 |
1.5 |
1.17 |
2.34 |
3/8 NPT |
|
mm |
51 |
45 |
83 |
111 |
54 |
32 |
76 |
38 |
30 |
59 |
|
6065 |
6085 |
in |
2.5 |
2.25 |
3.75 |
4.38 |
2.13 |
1.25 |
3 |
1.5 |
1 |
2 |
3/8 NPT |
|
mm |
64 |
57 |
95 |
111 |
54 |
32 |
76 |
38 |
25 |
51 |
|
6066 |
6086 |
in |
3 |
2.75 |
4.25 |
5.63 |
2.75 |
1.75 |
3.25 |
1.63 |
1.20 |
2.41 |
1/2 NPT |
|
mm |
76 |
70 |
108 |
143 |
70 |
45 |
83 |
41 |
31 |
61 |
|
6067 |
6087 |
in |
4 |
3.75 |
5.25 |
5.63 |
2.75 |
1.75 |
3.25 |
1.63 |
1.34 |
2.7 |
1/2 NPT |
|
mm |
102 |
95 |
133 |
143 |
70 |
45 |
83 |
41 |
34 |
69 |
|
N/A |
6088 |
in |
5 |
4.75 |
6.25 |
5.63 |
2.75 |
1.75 |
4.13 |
2.06 |
1.70 |
3.47 |
1/2 NPT |
|
mm |
127 |
121 |
159 |
143 |
70 |
45 |
105 |
52 |
43 |
88 | |
|
|
|
性能參數表
|
80 磅/立方英寸
(5.5 巴) |
耗氣量 |
真空 |
|
型号 |
立方英寸/秒 |
升/秒 |
"H2O |
kPa |
|
6058, 6078 |
5.60 |
158 |
-120 |
-29.9 |
|
6059, 6079 |
7 |
198 |
-100 |
-24.9 |
|
6060, 6080 |
10.70 |
303 |
-72 |
-18 |
|
6061, 6081 |
14.70 |
416 |
-42 |
-11 |
|
6062, 6082 |
25.90 |
733 |
-42 |
-11 |
|
6063, 6083 |
33 |
934 |
-36.8 |
-9 |
|
6064, 6084 |
|
1274 |
-28.5 |
-7 |
|
6065, 6085 |
58.50 |
1656 |
-23.5 |
-6 |
|
6066, 6086 |
68.50 |
1939 |
-14.7 |
-4 |
|
6067, 6087 |
95 |
2690 |
-13.6 |
-3.4 |
|
6088 |
128 |
3625 |
-10.5 |
-2.6 | |
|
|
|
型号規格
可定制其他長度，請聯系當地代理/經銷商
鋁制或不鏽鋼氣力輸送器有不同尺寸可供選擇
|
鋁質氣力輸送器 |
|
型号 |
品名規格 |
|
6078 |
3/8" (10mm) 鋁質氣力輸送器 |
|
6079 |
1/2" (13mm) 鋁質氣力輸送器 |
|
6080 |
3/4" (19mm) 鋁質氣力輸送器 |
|
6081 |
1" (25mm) 鋁質氣力輸送器 |
|
6082 |
1-1/4" (32mm) 鋁質氣力輸送器 |
|
6083 |
1-1/2" (38mm) 鋁質氣力輸送器 |
|
6084 |
2" (51mm) 鋁質氣力輸送器 |
|
6085 |
2-1/2" (64mm) 鋁質氣力輸送器 |
|
6086 |
3" (76mm) 鋁質氣力輸送器 |
|
6087 |
4" (102mm) 鋁質氣力輸送器 |
|
6088 |
5" (127mm) 鋁質氣力輸送器 |
|
不鏽鋼氣力輸送器 |
|
型号 |
品名規格 |
|
6058 |
3/8" (10mm) 不鏽鋼氣力輸送器 |
|
6059 |
1/2" (13mm) 不鏽鋼氣力輸送器 |
|
6060 |
3/4" (19mm) 不鏽鋼氣力輸送器 |
|
6061 |
1" (25mm) 不鏽鋼氣力輸送器 |
|
6062 |
1-1/4" (32mm) 不鏽鋼氣力輸送器 |
|
6063 |
1-1/2" (38mm) 不鏽鋼氣力輸送器 |
|
6064 |
2" (51mm) 不鏽鋼氣力輸送器 |
|
6065 |
2-1/2" (64mm) 不鏽鋼氣力輸送器 |
|
6066 |
3" (76mm) 不鏽鋼氣力輸送器 |
|
6067 |
4" (102mm) 不鏽鋼氣力輸送器 | |
|
|
|
附件
|
|
|
型号 |
品名規格 |
|
6994 |
安裝支架 适用于 3/8" (10mm)和 1/2" (13mm) 氣力輸送器 |
|
6995 |
安裝支架 适用于 3/4" (19mm)和 1" (25mm) 氣力輸送器 |
|
6996 |
安裝支架 适用于 1-1/4" (32mm)和 1-1/2" (38mm) 氣力輸送器 |
|
6997 |
安裝支架 适用于 2" (51mm)和 2-1/2" (64mm) 氣力輸送器 |
|
6998 |
安裝支架 适用于 3" (76mm)和 4" (102mm) 氣力輸送器 |
|
6999 |
安裝支架 适用于 5" (127mm) 氣力輸送器 |
|
9001 |
自動除水過濾器, 3/8 NPT, 65 立方英寸/秒 (1841 升/秒) |
|
9032 |
自動除水過濾器, 1/2 NPT, 90 立方英寸/秒 |
|
9002 |
自動除水過濾器, 3/4 NPT, 220 立方英寸/秒 (6230 升/秒) |
|
9005 |
自動除油過濾器, 3/8 NPT, 15-37 立方英寸/秒 (425-1048 升/秒) |
|
9006 |
自動除油過濾器, 3/4 NPT, 50-150 立方英寸/秒 (1415-4248 升/秒) |
|
9008 |
帶量表調壓器, 1/4 NPT, 50 立方英寸/秒 (1416 升/秒) |
|
9033 |
帶量表調壓器, 1/2 NPT, 100 立方英寸/秒 |
|
9009 |
帶量表調壓器, 3/4 NPT, 220 立方英寸/秒 (6230 升/秒) |
|
軟管長度有10´、20´、30´、40´和50´五種規格。根據所需直徑選擇軟管型号再在後面加一個破折号附上所需長度即組成完整型号。如：型号6931-20表示直徑為1"長度為20´的軟管 |
|
6928- |
軟管 3/8" ID |
|
6929- |
軟管 1/2" ID |
|
6930- |
軟管 3/4" ID |
|
6931- |
軟管 1" ID |
|
6932- |
軟管 1-1/4" ID |
|
6933- |
軟管 1-1/2" ID |
|
6934- |
軟管 2" ID |
|
6935- |
軟管 2-1/2" ID |
|
6936- |
軟管 3" ID | |
