利用 140200# 2" NPT 螺紋型氣力輸送器與普通導管
連接形成強大的輸送系統輸送零件、廢料等。
|
Threaded Line Vac
螺紋型氣力輸送器
采用普通導管的低成本的輸送帶！
輸送零件，物料，廢料 –無活動部件! | |
|
|
|
什麽是螺紋氣力輸送器
EXAIR（依愛） 螺紋型氣力輸送器将普通導管變成強大的輸送兩件、碎片、廢料及其他大量物料的輸送系統。螺紋型氣力輸送器可與任何普通導管及其附件連接，形成強大的輸送系統。 |
一抽屜滑道生産商用141125 1-1/4"不鏽鋼螺紋氣力輸送器輸送滾珠軸承到組裝車間.
| |
|
|
|
為什麽使用螺紋氣力輸送器
螺紋型氣力輸送器适合遠距離大容量物料輸送。噴射小股壓縮空氣使得一端産生真空，而另一端産生高速氣流，瞬間就可産生反應。物料輸送的速率可随意通過調節入口壓縮空氣的壓力調節。可提供鋁質和不鏽鋼兩種材質，适合各種不同 場合要求。安裝支架（選購）更可方便安裝。無活動部件，無需用電，終身免維護。
氣力輸送器構造可由鋁制或不鏽鋼構成,能滿足各種輸送應用要求。.可選安裝支架，安裝簡單，無活動部件,不需要電源,免維護.
接口從3/4" NPT 至 2" NPT 的螺紋型氣力輸送均有庫存。如需要其他尺寸，請與當地經銷商聯系。 |
特殊螺紋氣力輸送器的吸入端為光滑表面已套接軟管,出氣端帶螺紋以擰接PVC管。
| |
|
|
|
應用
- 上料鬥
- 纖維拉伸
- 物料傳送
- 廢料/邊料清除
- 碎片清除
- 部件轉移
- 填充
|
優勢
- 鋁制或不鏽鋼材質
- 高輸送能力
- 緊湊
- 無噪音
- 無活動部件
- 适合各種标準管徑
- 現貨
| |
|
|
|

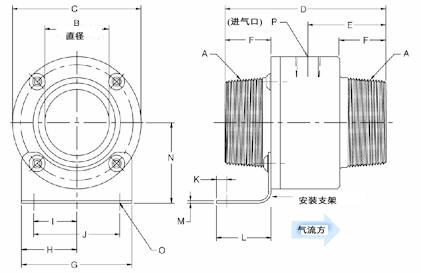

尺寸
|
型号
（不鏽鋼） |
型号
（鋁質） |
A
(接口尺寸) |
UOM |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
P |
|
141075 |
140075 |
3/4 NPT |
in |
.50 |
1.88 |
3.88 |
1.88 |
1 |
2 |
1 |
.76 |
1.52 |
.25 |
1/4 NPT |
|
mm |
13 |
48 |
99 |
48 |
25 |
51 |
25 |
19 |
39 |
6 |
|
141100 |
140100 |
1 NPT |
in |
.75 |
2.13 |
4.25 |
2.06 |
1.19 |
2 |
1 |
.65 |
1.3 |
.25 |
1/4 NPT |
|
mm |
19 |
54 |
108 |
52 |
30 |
51 |
25 |
17 |
33 |
6 |
|
141125 |
140125 |
1-1/4 NPT |
in |
1 |
2.38 |
4.63 |
2.25 |
1.38 |
2.5 |
1.25 |
1 |
2 |
.31 |
1/4 NPT |
|
mm |
25 |
60 |
118 |
57 |
35 |
64 |
32 |
25 |
51 |
8 |
|
141150 |
140150 |
1-1/2 NPT |
in |
1.25 |
2.75 |
4.63 |
2.25 |
1.38 |
2.5 |
1.25 |
.86 |
1.73 |
.25 |
3/8 NPT |
|
mm |
32 |
70 |
118 |
57 |
35 |
64 |
32 |
22 |
44 |
6 |
|
141200 |
140200 |
2 NPT |
in |
1.75 |
3.25 |
4.63 |
2.25 |
1.38 |
3 |
1.5 |
1.17 |
2.34 |
.28 |
3/8 NPT |
|
mm |
44 |
83 |
118 |
57 |
35 |
76 |
38 |
30 |
59 |
7 | |
|
|
|
性能參數表
|
80 磅/立方英寸 (5.5 巴) |
耗氣量 |
真空 |
|
型号 |
立方英寸/秒 |
升/秒 |
"H2O |
kPa |
|
141075, 140075 |
10.70 |
303 |
-72 |
-18 |
|
141100, 140100 |
14.70 |
416 |
-42 |
-11 |
|
141125, 140125 |
25.90 |
733 |
-42 |
-11 |
|
141150, 140150 |
33 |
934 |
-36.8 |
-9 |
|
141200, 140200 |
45 |
1274 |
-28.5 |
-7 | |
|
|
|
型号規格
可定制其他長度，請聯系當地代理/經銷商
|
鋁質 螺紋型氣力輸送器 |
|
型号 |
品名規格 |
|
140075 |
3/4" NPT 螺紋型氣力輸送器 |
|
140100 |
1" NPT 螺紋型氣力輸送器 |
|
140125 |
1-1/4" NPT 螺紋型氣力輸送器 |
|
140150 |
1-1/2" NPT 螺紋型氣力輸送器 |
|
140200 |
2" NPT 螺紋型氣力輸送器 |
|
不鏽鋼螺紋型氣力輸送器 |
|
型号 |
品名規格 |
|
|
|
141075 |
3/4" NPT 螺紋型氣力輸送器 |
|
141100 |
1" NPT 螺紋型氣力輸送器 |
|
141125 |
1-1/4" NPT 螺紋型氣力輸送器 |
|
141150 |
1-1/2" NPT 螺紋型氣力輸送器 |
|
141200 |
2" NPT T 螺紋型氣力輸送器 |
|
高溫型螺紋氣力輸送器 |
|
型号 |
品名規格 |
|
|
|
HT141075 |
3/4" NPT 螺紋型氣力輸送器 |
|
HT141100 |
1" NPT 螺紋型氣力輸送器 |
|
HT141125 |
1-1/4" NPT 螺紋型氣力輸送器 |
|
HT141150 |
1-1/2" NPT 螺紋型氣力輸送器 |
|
HT141200 |
2" NPT 螺紋型氣力輸送器 | |
|
|
|
附 件 |
|
型号 |
品名規格 |
|
6995 |
安裝支架 适用于 3/4" 和 1" 螺紋型氣力輸送器 |
|
6996 |
安裝支架 适用于 1-1/4" and 1-1/2" 螺紋型氣力輸送器 |
|
6997 |
安裝支架适用于 2" 螺紋型氣力輸送器 |
|
9001 |
自動除水過濾器, 3/8 NPT, 65 立方英寸/秒 (1841 升/) |
|
9005 |
自動除油過濾器, 3/8 NPT, 15-37 立方英寸/秒 (425-1048 升/秒) |
|
9008 |
帶量表調壓器, 1/4 NPT, 50 立方英寸/秒 (1416 升/秒) | |
