渦旋管冷卻器

Vortex Tube

Vortex TubesIntelligent Compressed Air Product
渦旋管冷卻器

産生高達 50°F (46°C)的溫降 - 無活動部件!

渦旋管冷卻器是什麽

一種低成本、可靠的、免維護的解決各種工業局部冷卻問題的方式。渦旋管冷卻器以普通壓縮空氣為動力源，産生兩股氣流，一股熱氣一股冷氣，無活動部件。渦旋管冷卻器可産生：

  • ´-46° to +127°C的溫度
  • 28-4248升/分鐘的流量
  • 制冷量最高可達到2571千卡/小時

溫度、流量和制冷量均可通過熱氣端的控制閥進行廣泛調節

Cool product during ultrasonic welding

采用3215渦旋管冷卻器對基闆進行溫度控制

為什麽要用依愛EXAIR渦旋管冷卻器？

依愛EXAIR渦旋管冷卻器為不鏽鋼材質。不鏽鋼的耐磨耐腐蝕耐氧化性能确保了依愛EXAIR渦旋管冷卻器可提供多年可靠免維護使用。

Cool medical tube die

采用3215渦旋管冷卻器對高溫爐TV鏡頭進行冷保護



Cool cutting knives in pelletizer

采用4個3250渦旋管冷卻器冷卻造粒機上的切 刀以避免不規則形狀



Cool medical tube die

采用3215渦旋管冷卻器冷卻醫用管成型機器上的硬模

應用

  • 冷卻電子控制器
  • 加工過程冷卻
  • CCTV高溫探頭冷卻
  • 熱熔件成型
  • 冷卻焊接件
  • 冷卻樣品氣
  • 冷卻電子零件
  • 熱密封蓋冷卻
  • 冷卻腔室

特點

  • 無活動部件
  • 無需用電或化工原料
  • 小巧，重量輕
  • 低成本
  • 免維護
  • 瞬時冷卻
  • 耐用 - 不鏽鋼材質
  • 溫度可調
  • 可更換內部發生器調節氣流

1/4 ton of refrigeration in your hand

     800W制冷量就在你的手掌中！

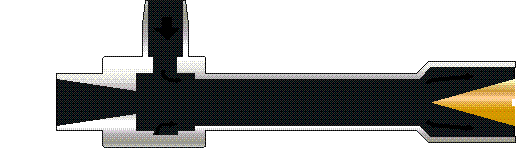

How the Vortex Tube Works

壓縮空氣，壓力通常在80-100PSIG（5.5-6.9公斤），通過發生器呈正切線噴射進渦旋管旋流室。 氣流以每分鐘一百萬轉的高速朝熱氣端旋轉前進，部分通過控制閥排出。餘下的旋轉氣流被迫回到渦旋管中央。內部氣流和外部氣流經過動能交換變成冷氣流排出渦旋管。而外部氣流則通過熱氣端排出。請閱讀渦旋管的曆史以獲取更多相關信息。

控制渦旋管冷卻器溫度和流量

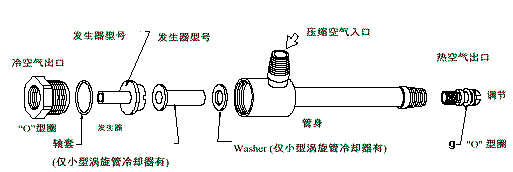

Vortex Tube Assembly Diagram

通過調節熱空氣出口處的調節閥可輕易調節冷空氣氣流和溫度。擰松調節閥可減少冷空氣流量，降低冷空氣溫度，擰緊調節閥則反之。流向冷空氣出口端的氣流百分比叫做“冷比”。在大多數場合，“冷比”為80％時冷氣流和溫降的綜合性能是最好的，可提供最大的冷卻量Btu/hr.（千卡/小時）。而“冷比”低于50％時可提供最低的溫度，但氣流會因此而小很多。

大多數工業應用中，如，加工冷卻、零件冷卻、腔室冷卻等需要最大冷卻量，采用3200系列渦旋管冷卻器。而特定的“低溫”應用，如實驗室樣品冷卻，線路測試等，則需采用3400系列渦旋管冷卻器。

調節渦旋管冷卻器非常簡單。在冷空氣出口處放一個溫度計然後調節熱空氣出口處的調節閥，當冷空氣的溫度比入口壓縮空氣溫度低 50°F (28°C)時可獲得最大冷卻量。

尺寸

小型渦旋管冷卻器尺寸

Small Vortex Tube Dimensions

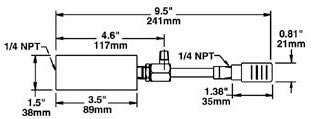

帶消聲器的小型渦旋管冷卻器尺寸

Small Vortex Tube with muffler Dimensions

中型渦旋管冷卻器尺寸

Medium Vortex Tube Dimensions

帶消聲器的中型渦旋管冷卻器尺寸

Medium Vortex Tube with muffler Dimensions

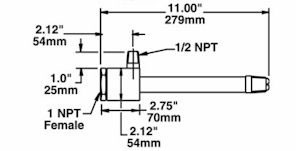

大型渦旋管冷卻器尺寸

, Lar, , , , , , , , , ge Vortex Tube Dimensions

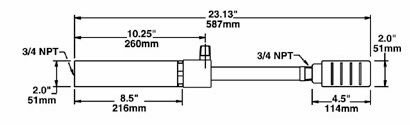

帶消聲器的小型渦旋管冷卻器尺寸

Large Vortex Tube with muffler Dimensions

渦旋管冷卻器的選型

EXAIR （依愛）渦旋管冷卻器有三種不同尺寸。每種尺寸産生幾種不同的氣流量，氣流量的大小由內部安裝的發生器決定。若知道冷卻量 Btu/hr. (千卡/小時)或氣流和溫度，那麽通過下表或性能表就可容易地選擇所需的正确的渦旋管冷卻器。同一尺寸的渦旋管冷卻器的內部發生器是可以互換的，比如，如果3215 渦旋管冷卻器提供的冷卻量不夠，那麽你僅僅需要更換內部發生器來調節增加氣流，如采用流量為25，30或40立方英尺/分（708, 850 或1133升/分）的發生器。

3200系列渦旋管冷卻器型号規格

3200系列渦旋管優化了氣流溫度的降低和氣流流量，具有最好的冷卻效果，非常适用于常規的冷卻場合。

型号

立方英尺/分鐘*

升/分鐘*

Btu/hr.**

千卡/小時**

尺寸

3202

2

57

135

34

小

3204

4

113

275

69

小

3208

8

227

550

139

小

3210

10

283

650

164

中

3215

15

425

1000

252

中

3225

25

708

1700

428

中

3230

30

850

2000

504

中

3240

40

1133

2800

706

中

3250

50

1416

3400

857

大

3275

75

2124

5100

1285

大

3298

100

2832

6800

1714

大

3299

150

4248

10,200

2570

大

入口壓縮空氣壓力為6.9公斤時的耗氣量
*入口壓縮空氣壓力為6.9公斤時的冷卻量



3400系列渦旋管冷卻器型号規格

3400系列渦旋管冷卻器可以提供超低溫的冷卻氣流，但冷卻氣流的流量相對較小（适合那些冷卻比低于50%的場合應用）。3400系列渦旋管最好應用于那些需要低于0℃（-18℃）氣流的場合。

型号

立方英尺/分鐘*

升/分鐘*

Btu/hr.**

千卡/小時**

尺寸

3402

2

57

--------

--------

小

3404

4

113

--------

--------

小

3408

8

227

--------

--------

小

3410

10

283

--------

--------

中

3415

15

425

--------

--------

中

3425

25

708

--------

--------

中

3430

30

850

--------

--------

中

3440

40

1133

--------

--------

中

3450

50

1416

--------

--------

大

3475

75

2124

--------

--------

大

3498

100

2834

--------

--------

大

3499

150

4248

--------

--------

大

*入口氣源壓力為6.9公斤時的耗氣量。**不适用，3400系列通常不用在常溫空氣的應用中。



渦旋管冷卻器産生的溫度變化

入口壓縮空氣壓力

溫度變化

冷比％

磅/平方英寸



20

30

40

50

60

70

80

20

溫降 °F

62

60

56

51

44

36

28

上升 °F

15

25

36

50

64

83

107

40

溫降 °F

88

85

80

73

63

52

38

上升 °F

21

35

52

71

92

117

147

60

溫降 °F

104

100

93

84

73

60

46

上升 °F

24

40

59

80

104

132

166

80

溫降 °F

115

110

102

92

80

66

50

上升 °F

25

43

63

86

113

143

180

100

溫降 °F

123

118

110

100

86

71

54

上升 °F

26

45

67

90

119

151

191

120

溫降 °F

129

124

116

104

91

74

55

上升 °F

26

46

69

94

123

156

195



渦旋管冷卻器産生的溫度變化（公制的）

入口壓縮空氣壓力

溫度變化

冷比％

BAR



20

30

40

50

60

70,

80

1.4

溫降°C

34.4

33.3

31.1

28.3

24.4

20

15.6

上升°C

8.3

13.9

20

28.3

35.6

46.1

59.4

2

溫降°C

40.9

39.6

37.1

33.8

29.2

24

18.1

上升°C

9.8

16.4

24

33.3

42.6

54.6

69.5

3

溫降°C

50.4

48.7

45.7

41.6

36

29.7

21.9

上升°C

12

19.9

29.6

40.3

52.3

66.5

83.5

4

溫降°C

56.9

54.7

50.9

46.1

40

32.9

25.1

上升°C

13.2

21.9

32.4

43.9

57.1

72.5

91.2

5

溫降°C

61.6

59

54.8

49.4

43

35.4

26.9

上升°C

13.7

23.3

34.2

46.5

60.9

77.2

97.1

6

溫降°C

65.4

62.7

58.2

52.7

45.6

37.6

28.6

上升°C

14.1

24.3

35.8

48.6

63.9

81

102.1

7

溫降°C

68.6

65.8

61.4

55.7

48

39.6

30

上升°C

14.4

25.1

37.3

50.2

66.3

84.2

106.3

8

溫降°C

71.1

68.2

63.8

57.3

50

40.8

30.4

上升°C

14.4

25.4

38.1

51.8

67.9

86.1

107.9



EXAIR（依愛） 冷卻套件

若不确定流量和溫度要求，建議購買EXAIR(依愛)冷卻套件。冷卻套件包括一個渦旋管冷卻器、冷空氣消聲器、過濾器及能産生該尺寸渦旋管冷卻器提供的所有流量和溫度的各種發生器。

型号

品名規格

3908J

EXAIR 小型冷卻套件 ，最大冷卻量 550 Btu/hr. (2.3 千卡/小時)

3930J

EXAIR 中型冷卻套件，最大冷卻量 2800 Btu/hr. (11.8 千卡/小時.)

3998J

EXAIR 大型冷卻套件，最大冷卻量10,200 Btu/hr. (42.8 千卡/小時.)

其他因素

反壓力:
冷空氣出口出的反壓力會影響渦旋管冷卻器的冷卻效果。低于2磅/平方英寸 (.1 巴)的反壓力不會造成任何影響，而5磅/平方英寸(.3 巴)的反壓力會使溫度降低約5°F (2.8°C)。

過濾:
采用無水無油的潔淨空氣非常重要。推薦使用過濾力為25微米或以下的過濾器。EXAIR過濾器帶有5微米的慮芯，而且有不同流量供選擇。

入口空氣溫度:
渦旋管冷卻器産生的溫降是針對氣源溫度的（見上表），提高入口空氣溫度将會相應提高冷空氣溫度。

消聲:
EXAIR 提供冷空氣和熱空氣消聲器。通常，若冷空氣流通順暢，則不需要使用消聲器。

調節:
為取得最好的冷卻效果，請采用壓力為80 至110 磅/立方英寸 (5.5 至 7.6 巴)的氣源。最大氣源壓力為 250 磅/立方英寸 (17.2巴)，最小為20 磅/立方英寸 (1.4 巴).

型号規格

可定制其他長度，請聯系當地代理/經銷商

EXAIR （依愛）渦旋管冷卻器

型号

品名規格

3202

小型渦旋管冷卻器, 耗氣量：2 立方英尺/分（57升/分），冷卻量：135 Btu/hr. (34 千卡/小時)

3204

小型渦旋管冷卻器, 耗氣量： 4立方英尺/分(113升/分)，冷卻量：275 Btu/hr. (69千卡/小時)

3208

小型渦旋管冷卻器, 耗氣量：8立方英尺/分(227升/分)，冷卻量：550 Btu/hr. (139千卡/小時)

3210

中型渦旋管冷卻器, 耗氣量：10 立方英尺/分<, SPAN lang=EN-US style="FONT-SIZE: 12px; FONT-FAMILY: Microsoft Yahei; LINE-HEIGHT: 150%"> (283 , 升/分), 冷卻量：650 Btu/hr. (164 千卡/小時)

3215

中型渦旋管冷卻器, 耗氣量：15 立方英尺/分 (425 升/分), . 冷卻量： 1000 Btu/hr. (252 千卡/小時)

3225

中型渦旋管冷卻器, 耗氣量： 25 立方英尺/分 (708 升/分), 冷卻量： 1700 Btu/hr. (428 千卡/小時)

3230

中型渦旋管冷卻器, 耗氣量：30 立方英尺/分 (850 升/分), 冷卻量：2000 Btu/hr. (504 千卡/小時)

3240

中型渦旋管冷卻器, 耗氣量：40 立方英尺/分 (1133 升/分), 冷卻量： 2800 Btu/hr. (706 千卡/小時)

3250

大型渦旋管冷卻器, 耗氣量：50 立方英尺/分 (1416 升/分), 冷卻量： 3400 Btu/hr. (857 千卡/小時)

3275

大型渦旋管冷卻器, 耗氣量：75 立方英尺/分 (2124 升/分), 冷卻量： 5100 Btu/hr. (1285 千卡/小時)

3298

大型渦旋管冷卻器, 耗氣量： 100 立方英尺/分 (2832 升/分), 冷卻量： 6800 Btu/hr. (1714 千卡/小時)

3299

大型渦旋管冷卻器, 耗氣量：150 立方英尺/分 (4248 升/分), 冷卻量：10,200 Btu/hr. (2570 千卡/小時)

3402

小型渦旋管冷卻器, 耗氣量：2 立方英尺/分 (57 升/分)

3404

小型渦旋管冷卻器, 耗氣量：4 立方英尺/分 (113 升/分),

3408

小型渦旋管冷卻器, 耗氣量：8 立方英尺/分 (227 升/分),

3410

中型渦旋管冷卻器, 耗氣量： 10 立方英尺/分 (283 升/分)

3415

中型渦旋管冷卻器, 耗氣量：15 立方英尺/分 (425 升/分),

3425

中型渦旋管冷卻器, 耗氣量： 25 立方英尺/分 (708 升/分),

3430

中型渦旋管冷卻器, 耗氣量：30 立方英尺/分 (850 升/分),

3440

中型渦旋管冷卻器, 耗氣量：40 立方英尺/分 (1133 升/分),

3450

大型渦旋管冷卻器, 耗氣量：50 立方英尺/分 (1416 升/分),

3475

大型渦旋管冷卻器, 耗氣量：75 立方英尺/分 (2124 升/分),

3498

大型渦旋管冷卻器, 耗氣量：100 立方英尺/分 (2832 升/分),

3499

大型渦旋管冷卻器, 耗氣量： 150 立方英尺/分 (4248 升/分),



附件和配件

型号

品名規格

3905

冷空氣消聲器，适用于耗氣量2－ 8 立方英尺/分 (57-227 升/分) 的小型渦旋管冷卻器

3901

冷空氣消聲器，适用于耗氣量10－40 立方英尺/分 (283-1133 升/分) 的中型渦旋管冷卻器

3906

冷空氣消聲器，适用于耗氣量50－ 150 立方英尺/分 (1416-4248 升/分) 的大型渦旋管冷卻器

3903

熱空氣消聲器，适用于耗氣量 2 － 40 立方英尺/分 (57-1133升/分) 的小型和中型渦旋管冷卻器

3907

熱空氣消聲器，适用于耗氣量50－ 150 立方英尺/分 (1416-4248 升/分) 的大型渦旋管冷卻器

3909

發生器套件，适用于耗氣量2－ 8 立方英尺/分 (57-227 升/分) 的小型渦旋管冷卻器

3902

發生器套件，适用于耗氣量10－40 立方英尺/分 (283-1133 升/分) 的中型渦旋管冷卻器

3910

發生器套件，适用于耗氣量50－ 150 立方英尺/分 (1416-4248 升/分) 的大型渦旋管冷卻器

随渦旋管冷卻器訂購的發生器套件包括适合該款渦旋管的所有發生器。可任意改變該渦旋管的規格。

發生器的标識：耗氣量 (立方英尺/分) - 字母“R”（最大冷卻量型）或字母 "C" （最低冷卻溫度型）如: 15-R = 15 立方英尺/分（最大冷卻量型） 50-C = 50 立方英尺/分（最低冷卻溫度型）

9001

自動除水過濾器, 3/8 NPT, 65 立方英尺/分鐘 (1841 升/分鐘)

9032

自動除水過濾器, 1/2 NPT, 90 立方英尺/分鐘

9002

自動除水過濾器, 3/4 NPT, 220 立方英尺/分鐘 (6230 升/分鐘) ,

9005

自動除油過濾器, 3/8 NPT, 15-37 立方英尺/分鐘 (425-1048 升/分鐘)

9006

自動除油過濾器, 3/4 NPT, 50-150 立方英尺/分鐘 (1415-4248 升/分鐘)

9015

溫控器套件(包括電磁閥和恒溫計)

備注:: 以上耗氣量是(立方英尺/分)假設入口空氣壓力為 100 PSIG (6.9 BAR) 時的數據。如入口空氣壓力變化，耗氣量也會相應改變。
