E-Vac®真空發生器
用于升降、裝夾、安裝和放置的真空！
E-Vac是什麽？
EXAIR推出的新型E-Vac氣動真空發生器價格低廉，可用來抽吸真空。 |
| |
|
|
|
- 拾取和放置
- 裝夾
- 起吊
- 夾持
- 校直
- 表面安裝
|
|
|
E-Vac壓縮空氣帶動真空發生器提供瞬态響應，主要用于拾取和放置作業。該單級真空發生器價格低廉，有多種尺寸、抽氣量和吸盤可供選擇，用途廣泛。 | |
|
|
|
為什麽用E-Vac？
E-Vac在線式真空發生器設計，能高效的将耗氣量降到最低程度。機械式真空發生器經常會出現真空波動。EXAIR的單級在線式設計消除了這種波動，提供持續穩定的真空。灰塵和其他污物可以輕易通過真空發生器而不會妨礙機器運轉（真空發生器上無需過濾器）。E-Vac免維護，無活動部件損耗。
各組件小巧緊湊，易于将組件緊密安裝在作業面（将E-Vac放在需要真空的地方），消除了長距配管中可能出現的線損并提高了周速。這也可以免除需要更大的真空發生器。在使用真空吸盤時，能保證快速吸住和脫落次數。 |
| |
|
|
|
應用
- 拾取和放置零件和設備
- 包裝
- 打标簽
- 真空成型
- 模具分離
- 真空灌裝
- 洩漏測試
- 容器排空
|
- 裝夾、夾持
- 印刷設備上的紙張校準和送紙
- 真空包裝
- 表面貼裝
- 真空層壓木材成型
- 紙箱成型
| |
|
|
|
優點
- 小巧，便攜
- 單級在線式設計，消除了真空波動
- 無噪音
- 瞬态真空
- 即用即裝
- 輕便，耐用
|
- 無活動部件，無需維修
- 14種型号可選擇
- 快速響應-提高周速
- 持久耐用6061鋁制結構
- 操作安全-不需用電
| |
|
|
|
E-Vac使用簡單
E-Vac的結構為鋁制。泵的插口可輕易連接現有管道，還有耐用的乙烯基真空吸盤用于拾取和放置。
可額外選購的消音器能使E-Vac最大程度地排氣，從而避免降低循環速度。标準配置的消音器末端封閉，适用于無塵無屑的作業環境。直通式消音器不會累積碎屑降低性能，推薦用于有微粒存在的作業環境。
兩種款式-低真空和高真空
EXAIR生産兩種款式的E-Vac：高真空和低真空。不同款式适用于不同用途。
低真空型，真空度最高達21"Hg（71千帕），特别适用于有滲透性的材料-如紙闆和精密材料。低真空型防止任何由于過度真空所造成的表面彎曲、纏結、波紋和變形。這一款産生更多真空流量以解決滲漏問題。
高真空型，真空度最高達27"Hg（91千帕），特别适用于非滲透性材料，如玻璃、鐵闆和塑料。
選擇一個合适的真正吸盤來配套真空發生器和應用。 |
|
|
|
E-Vac怎樣工作

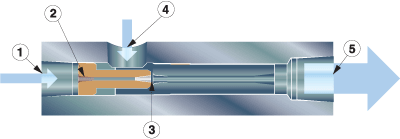

壓縮空氣通過入口(1)，然後流經一個單向的噴嘴(2)氣流排出時，先膨脹并提高流速後再通過文氏管(3)在外孔和文氏管之間的吸氣點上有一個與原始氣流(4)相切的真空入口。吸入真空入口的氣流和原始氣流混合後在相反一端排出。(5) |
|
|
|

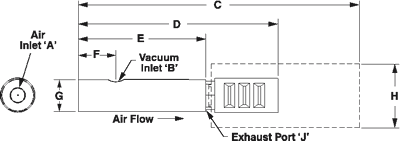

E-Vac 尺寸
|
真空發生器尺寸 |
|
型号 |
空氣入口A |
真空入口
B |
|
C |
D |
E |
F |
G |
H |
排氣端口
J |
|
800001, 800002, 800003,
810002, 810003, 810006 |
1/8 NPT |
1/8 NPT |
in |
N/A |
N/A |
3.00 |
0.88 |
0.75 |
N/A |
1/4 NPT |
|
mm |
N/A |
N/A |
76 |
22 |
19 |
N/A |
|
800001H, 800002H, 800003H,
810002H, 810003H, 810006H |
1/8 NPT |
1/8 NPT |
in |
N/A |
5.00 |
3.00 |
0.88 |
0.75 |
N/A |
1/4 NPT |
|
mm |
N/A |
127 |
76 |
22 |
19 |
N/A |
|
800001M, 800002M, 800003M,
810002M, 810003M, 810006M |
1/8 NPT |
1/8 NPT |
in |
7.00 |
N/A |
3.00 |
0.88 |
0.75 |
1.50 |
1/4 NPT |
|
mm |
178 |
N/A |
76 |
22 |
19 |
38 |
|
800005, 800008, 810008, 810013 |
1/4 NPT |
3/8 NPT |
in |
N/A |
N/A |
4.50 |
1.50 |
1.00 |
N/A |
3/8 NPT |
|
mm |
N/A |
N/A |
114 |
38 |
25 |
N/A |
|
800005H, 800008H, 810008H, 810013H |
1/4 NPT |
3/8 NPT |
in |
N/A |
7.50 |
4.50 |
1.50 |
1.00 |
N/A |
3/8 NPT |
|
mm |
N/A |
191 |
114 |
38 |
25 |
N/A |
|
800005M, 800008M, 810008M, 810013M |
1/4 NPT |
3/8 NPT |
in |
8.50 |
N/A |
4.50 |
1.50 |
1.00 |
1.50 |
3/8 NPT |
|
mm |
216 |
N/A |
114 |
38 |
25 |
38 |
|
800013, 800017, 810023, 810031 |
1/2 NPT |
1/2 NPT |
in |
N/A |
N/A |
6.00 |
1.88 |
1.25 |
N/A |
1/2 NPT |
|
mm |
N/A |
N/A |
152 |
48 |
32 |
N/A |
|
800013H, 800017H, 810023H, 810031H |
1/2 NPT |
1/2 NPT |
in |
N/A |
9.00 |
6.00 |
1.88 |
1.25 |
N/A |
1/2 NPT |
|
mm |
N/A |
229 |
152 |
48 |
32 |
N/A |
|
800013M, 800017M, 810023M, 810031M |
1/2 NPT |
1/2 NPT |
in |
15.88 |
N/A |
6.00 |
1.88 |
1.25 |
2.00 |
1/2 NPT |
|
mm |
403 |
N/A |
152 |
48 |
32 |
51 | |
|
|
|
性能
|
低真空發生器性能（滲透性） |
|
型号 |
耗氣量SCFM（80PSIG） |
噪聲級（以dBA計） |
真空流量SCFM vs 真空度 "Hg |
|
無消音器 |
标準消音器 |
直通式消音器 |
0 |
3 |
6 |
9 |
12 |
15 |
18 |
21 |
最大真空 |
|
800001 |
1.5 |
80 |
72 |
52 |
1.52 |
1.41 |
1.25 |
1.10 |
0.95 |
0.85 |
0.56 |
0.00 |
21 |
|
800002 |
2.1 |
80 |
72 |
55 |
2.22 |
2.05 |
1.91 |
1.77 |
1.45 |
0.95 |
0.56 |
0.00 |
21 |
|
800003 |
3.1 |
89 |
74 |
58 |
3.75 |
3.52 |
3.15 |
2.75 |
2.15 |
1.20 |
0.56 |
0.00 |
21 |
|
800005 |
5.4 |
92 |
83 |
68 |
5.59 |
5.23 |
4.51 |
3.75 |
3.34 |
2.51 |
1.25 |
0.00 |
21 |
|
800008 |
8.4 |
97 |
88 |
76 |
7.70 |
6.95 |
6.30 |
5.30 |
4.23 |
3.15 |
1.31 |
0.00 |
21 |
|
800013 |
12.6 |
99 |
91 |
80 |
15.5 |
14.50 |
13.15 |
11.35 |
8.70 |
4.03 |
0.00 |
0.00 |
18 |
|
800017 |
16.8 |
101 |
91 |
83 |
18.50 |
17.20 |
14.70 |
12.40 |
9.80 |
5.00 |
0.00 |
0.00 |
18 |
|
低真空發生器排空時間（滲透性） |
|
型号 |
耗氣量SCFM（80PSIG） |
将1立方英尺的容器排空至列表上的真空度（顯示單位為"Hg）所需時間，單位為秒。 |
|
0 |
3 |
6 |
9 |
12 |
15 |
18 |
21 |
|
800001 |
1.5 |
0.00 |
3.30 |
7.95 |
14.40 |
22.90 |
34.55 |
52.75 |
137.45 |
|
800002 |
2.1 |
0.00 |
2.40 |
5.35 |
9.25 |
14.30 |
22.65 |
35.05 |
105.50 | ,
|
800003 |
3.1 |
0.00 |
1.45 |
3.10 |
5.60 |
9.10 |
15.60 |
34.05 |
92.30 |
|
800005 |
5.4 |
0.00 |
0.80 |
2.00 |
3.50 |
5.65 |
8.70 |
15.65 |
39.90 |
|
800008 |
8.4 |
0.00 |
0.70 |
1.60 |
2.80 |
4.40 |
6.95 |
14.70 |
29.35 |
|
800013 |
12.6 |
0.00 |
0.31 |
0.81 |
1.36 |
2.16 |
3.51 |
11.21 |
N/A |
|
800017 |
16.8 |
0.00 |
0.31 |
0.71 |
1.26 |
2.06 |
3.41 |
8.06 |
N/A |
|
低真空發生器性能（滲透性）--公制 |
|
型号 |
耗氣量SLPM
(5.5 BAR） |
噪聲級（以dBA計） |
低真空發生流量SLPM對比真空度Kpa |
|
無消音器 |
标準消音器 |
直通式消音器 |
0 |
10 |
20 |
31 |
41 |
51 |
61 |
71 |
最大真空 |
|
800001 |
42.5 |
80 |
72 |
52 |
43.0 |
39.9 |
35.4 |
31.1 |
26.9 |
24.1 |
15.9 |
0.0 |
71 |
|
800002 |
59.5 |
80 |
72 |
55 |
62.9 |
58.0 |
54.1 |
50.1 |
41.1 |
26.9 |
15.9 |
0.0 |
71 |
|
800003 |
87.8 |
89 |
74 |
58 |
106.2 |
99.7 |
89.2 |
77.9 |
60.9 |
34.0 |
15.9 |
0.0 |
71 |
|
800005 |
152.9 |
92 |
83 |
68 |
158.3 |
148.1 |
127.7 |
106.2 |
94.6 |
71.1 |
35.4 |
0.0 |
71 |
|
800008 |
237.9 |
97 |
88 |
76 |
218.0 |
196.8 |
178.4 |
150.1 |
119.8 |
89.2 |
37.1 |
0.0 |
71 |
|
800013 |
356.8 |
99 |
91 |
80 |
438.9 |
410.6 |
372.4 |
321.4 |
246.3 |
114.1 |
0.0 |
0.0 |
61 |
|
800017 |
475.7 |
101 |
91 |
83 |
523.8 |
487.0 |
416.2 |
351.1 |
277.5 |
141.6 |
0.0 |
0.0 |
61 |
|
低真空發生器排空時間（滲透性） |
|
型号 |
耗氣量SLPM（5.5 BAR） |
将0.03立方米的容器排空至列表上的真空度（顯示單位為千帕）所需時間，單位為秒。 |
|
0 |
10 |
20 |
31 |
41 |
57 |
61 |
71 |
|
800001 |
42.5 |
0.00 |
3.30 |
7.95 |
14.40 |
22.90 |
34.55 |
52.75 |
137.45 |
|
800002 |
59.5 |
0.00 |
2.40 |
5.35 |
9.25 |
14.30 |
22.65 |
35.05 |
105.50 |
|
800003 |
87.8 |
0.00 |
1.45 |
3.10 |
5.60 |
9.10 |
15.60 |
34.05 |
92.30 |
|
800005 |
152.9 |
0.00 |
0.80 |
2.00 |
3.50 |
5.65 |
8.70 |
15.65 |
39.90 |
|
800008 |
237.9 |
0.00 |
0.70 |
1.60 |
2.80 |
4.40 |
6.95 |
14.70 |
29.35 |
|
800013 |
356.8 |
0.00 |
0.31 |
0.81 |
1.36 |
2.16 |
3.51 |
11.21 |
N/A |
|
800017 |
475.7 |
0.00 |
0.31 |
0.71 |
1.26 |
2.06 |
3.41 |
8.06 |
N/A |
|
高真空發生器排空時, 間（非滲透性） |
|
型号 |
耗氣量SCFM（80PSIG） |
将1立方英尺的容器排空至列表上的真空度（顯示單位為"Hg）所需時間，單位為秒。. |
|
0 |
3 |
6 |
9 |
12 |
15 |
18 |
21 |
24 |
27 |
|
810002 |
2.3 |
0.00 |
3.95 |
9.85 |
17.85 |
27.55 |
39.05 |
59.00 |
82.60 |
141.20 |
400.10 |
|
810003 |
3.3 |
0.00 |
2.75 |
6.55 |
12.35 |
19.55 |
29.15 |
42.55 |
61.75 |
94.25 |
231.85 |
|
810006 |
6.2 |
0.00 |
1.95 |
4.50 |
7.95 |
12.35 |
18.55 |
28.50 |
43.30 |
65.75 |
165.45 |
|
810008 |
8.4 |
0.00 |
1.05 |
2.45 |
4.70 |
7.35 |
10.85 |
16.25 |
24.85 |
38.45 |
90.15 |
|
810013 |
13.2 |
0.00 |
0.75 |
1.60 |
2.95 |
4.50 |
6.55 |
10.15 |
16.10 |
27.30 |
71.45 |
|
810023 |
23.1 |
0.00 |
0.50 |
1.00 |
1.70 |
2.60 |
3.80 |
5.55 |
8.25 |
13.30 |
51.30 |
|
810031 |
30.8 |
0.00 |
0.40 |
0.90 |
1.60 |
2.35 |
3.40 |
5.05 |
7.45 |
11.55 |
45.70 |
|
真空發生器性能（非滲透性）-公制 |
|
型号 |
耗氣量SLPM
(5.5 BAR） |
噪聲級（以dBA計） |
低真空發生流量SLPM對比真空度Kpa |
|
無消音器 |
标準消音器 |
直通式消音器 |
0 |
10 |
20 |
31 |
41 |
51 |
61 |
71 |
81 |
91 |
最大真空 |
|
810002 |
65.1 |
86 |
81 |
61 |
34.5 |
33.0 |
28.3 |
25.5 |
24.6 |
21.0 |
16.0 |
13.0 |
5.7 |
0.0 |
91 |
|
810003 |
93.4 |
87 |
82 |
63 |
49.0 |
45.0 |
41.9 |
35.1 |
30.9 |
28.9 |
22.1 |
19.0 |
13.9 |
0.0 |
91 |
|
810006 |
175.6 |
91 |
82 |
71 |
78.0 |
75.0 |
64.0 |
58.0 |
53.0 |
45.0 |
32.0 |
26.0 |
21.7 |
0.0 |
91 |
|
810008 |
237.9 |
97 |
90 |
80 |
124.6 |
116.1 |
106.2 |
89.2 |
77.9 |
67.7 |
49.6 |
36.0 |
28.0 |
0.0 |
91 |
|
810013 |
373.8 |
100 |
92 |
81 |
194.0 |
184.1 |
164.5 |
138.5 |
116.7 |
99.4 |
73.9 |
54.4 |
37.1 |
0.0 |
91 |
|
810023 |
654.1 |
102 |
92 |
84 |
338.4 |
334.1 |
295.9 |
255.4 |
229.4 |
184.6 |
128.6 |
103.4 |
75.6 |
0.0 |
91 |
|
810031 |
872.1 |
105 |
92 |
84 |
446.0 |
431.8 |
358.8 |
314.9 |
290.2 |
225.7 |
169.3 |
142.7 |
96.6 |
0.0 |
91 |
|
高真空發生器排空時間（非滲透性）-公制 |
|
型号 |
耗氣量SLPM（5.5 BAR） |
将0.03立方米的容器排空至列表上的真空度（顯示單位為千帕）所需時間，單位為秒。 |
|
0 |
10 |
20 |
31 |
41 |
51 |
61 |
71 |
81 |
91 |
|
810002 |
65.1 |
0.00 |
3.95 |
9.85 |
17.85 |
27.55 |
39.05 |
59.00 |
82.60 |
141.20 |
400.10 |
|
810003 |
93.4 |
0.00 |
2.75 |
6.55 |
12.35 |
19.55 |
29.15 |
42.55 |
61.75 |
94.25 |
231.85 |
|
810006 |
175.6 |
0.00 |
1.95 |
4.50 |
7.95 |
12.35 |
18.55 |
28.50 |
43.30 |
65.75 |
165.45 |
|
810008 |
237.9 |
0.00 |
1.05 |
2.45 |
4.70 |
7.35 |
10.85 |
16.25 |
24.85 |
38.45 |
90.15 |
|
810013 |
373.8 |
0.00 |
0.75 |
1.60 |
2.95 |
4.50 |
6.55 |
10.15 |
16.10 |
27.30 |
71.45 |
|
810023 |
654.1 |
0.00 |
0.50 |
1.00 |
1.70 |
2.60 |
3.80 |
5.55 |
8.25 |
13.30 |
51.30 |
|
810031 |
872.1 |
0.00 |
0.40 |
0.90 |
1.60 |
2.35 |
3.40 |
5.05 |
7.45 |
11.55 |
45.70 | |
|
|
|
E-Vac真空發生器備件
|
消音器 |
|
标準 |
|
型号 |
描述 |
螺紋 |
|
900800 |
标準消音器 |
1/4 NPTM |
|
900801 |
标準消音器 |
3/8 NPTM |
|
900802 |
标準消音器 |
1/2 NPTM |
|
直通式消音器 |
|
型号 |
描述 |
螺紋 |
|
3905 |
直通式消音器 |
1/4 NPTM |
|
3911 |
直通式消音器 |
3/8 NPTM |
|
3912 |
直通式消音器 |
1/2 NPTM |
|
止回閥 |
|
型号 |
描述 |
螺紋 |
|
900804 |
止回閥 |
1/4 NPTF |
|
900805 |
止回閥 |
3/8 NPTF |
|
900806 |
止回閥 |
1/2 NPTF |
|
真空計 |
|
型号 |
描述 |
螺紋 |
|
900811 |
真空計 |
0-30" Hg |
|
插入式接頭 |
|
型号 |
描述 |
|
900773 |
1/4 管道 X 1/8 NPTF |
|
900774 |
1/4 管道 X 1/8 外螺紋 |
|
900775 |
1/4 管道 X 1/4 外螺紋 |
|
900776 |
1/4 管道 X 3/8 外螺紋 |
|
900777 |
3/8 管道 X 1/8 外螺紋 |
|
900778 |
3/8 管道 X 1/4 外螺紋 |
|
900779 |
3/8 管道 X 3/8 外螺紋 |
|
900780 |
3/8 管道 X 1/2 外螺紋 |
|
插入式彎管旋轉接頭 |
|
型号 |
描述 |
|
900781 |
1/4 管道 X 1/8 外螺紋 |
|
900782 |
1/4 管道 X 1/4 外螺紋 |
|
900783 |
1/4 管道 X 3/8 外螺紋 |
|
900784 |
3/8 管道 X 1/8 外螺紋 |
|
900785 |
3/8 管道 X 1/4 外螺紋 |
|
900786 |
3/8 管道 X 3/8 外螺紋 |
|
900787 |
3/8 管道 X 1/2 外螺紋 |
|
插入式螺紋三通旋轉接頭 |
|
型号 |
描述 |
|
900788 |
1/4 管道 X 1/8 外螺紋 |
|
900789 |
1/4 管道 X 1/4 外螺紋 |
|
900790 |
3/8 管道 X 1/4 外螺紋 |
|
900791 |
3/8 管道 X 3/8 外螺紋 |
|
插入式穿闆接頭 |
|
型号 |
描述 |
|
900792 |
活接頭扣圈 - 1/4 管道 x 1/4 管道 |
|
900793 |
活接頭扣圈 - 3/8 管道 x 3/8 管道 |
|
900809 |
活接頭扣圈 - 1/4 管道 x 1/4 NPT |
|
900810 |
活接頭扣圈 - 3/8 管道 x 1/4 NPT |
|
真空管 |
|
軟管長度為10英尺、20英尺、30英尺、40英尺和50英尺。
選擇軟管型号（直徑）并在破折号後标明長度。
例如：型号900795-20直徑為1/4英寸，長20英尺。 |
|
型号 |
描述 |
|
900795- |
1/4" 聚氨脂管 |
|
900796- |
3/8” 聚氨脂管 |
|
裝配夾 |
|
型号 |
描述 |
|
900798 |
帶背帶的裝配夾 | |
