标準氣流擦洗器
利用360°強沖擊環形氣流更經濟地進行吹氣去液、清洗、幹燥、冷卻應用！

|
| |
|
|
|
什麽是超級氣流擦洗器?
美國依愛（EXAIR）标準氣流擦洗器提供360°均衡氣流，用于幹燥、清潔和冷卻管道、電纜、扁管、軟管、電線等。産品采用拼合環式設計，可以輕而易舉地安裝，并且可以随意地在材料表面移動，無需螺紋。所有的型号都配有噴塗過的螺釘和墊片。直徑 4"（102mm）及以下的還配有加強型橡膠軟管。标準氣流擦洗器的最高工作溫度可以達到66℃ |
|
|
|
為何選擇标準氣流擦洗器?
在超級氣流擦洗器問世之前，吹除、幹燥、清洗和冷卻柱狀、圓體或凸出表面的唯一辦法是采用排成一圈的空氣噴嘴。不僅消耗大量壓縮空氣，而且噪音大，氣流不勻速，效果很差。超級氣流擦洗器提供高流量，高流速的環繞其內壁的360度均勻氣流。氣流主動貼近通過擦洗器的物體從而高效吹除、清洗和幹燥其表面。流速可調。耗氣量及噪音均比較低。 |

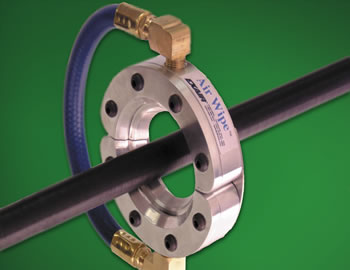

标準氣流擦洗器吹除塑料棒表面餘液
| |
|
|
|
主要應用
- 水洗、清潔、電鍍、噴氣後的幹燥
- 除塵除污
- 熱擠壓成型件的冷卻
- 均衡表面
- 擠壓成型件、杆材、醫用管材的表面幹燥
- 沒有交叉污染
- 吹除車門密封條上面的多餘水分
- 清除多餘的塗料、水和油
- 幹燥管子、軟管、電線、光纖
- 最低的能源損失解決方案
- 清潔噴塗槍嘴
- 幹燥絲網印刷或噴墨印刷表面
- 清潔條狀和帶狀物
|
利用标準氣流擦洗器吹除工件表面冷卻液回至
心外圓磨床裏
| |
|
|
|
特點
- 噪音低，安靜
- 低耗氣量
- 氣流均勻
- 無需用電，無活動部件
- 非接觸，無刮片
- 體積小巧，重量輕
- 采用管路螺紋孔安裝
- 分裂式設計 - 緊湊、小巧，易安裝
- 符合 OSHA 壓力及噪音标準
|
利用2431# 1"（25mm）标準氣流擦洗器吹
浸漬前吹除線纜上面的多餘塗料
| |
|
|
|

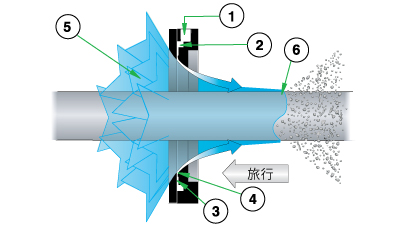

超級氣流擦洗器工作原理
壓縮空氣通過标準氣流擦洗器進氣口（1）進入環形腔體（2），然後通過一個極小的環形噴嘴（3）進行提速。該氣流依附于科恩達表面（4），并以一定角度向外噴出。此時，中心區（5）會産生負 |
|
|
|
标準氣流擦洗器性能參數表
（帶002" (.05mm) 墊片）
|
80 磅/立方英寸
(5.5 巴) |
耗氣量 |
噪音水平
@ 3´ (914mm) |
|
型号 |
立方英尺/分 |
升/分 |
分貝 |
|
2430 |
13.9 |
394 |
75 |
|
2431 |
19.1 |
541 |
76 |
|
2432 |
29.5 |
835 |
77 |
|
2433 |
39.8 |
1,127 |
79 |
|
2434 |
50.2 |
1,422 |
81 |
|
2435 |
60.6 |
1,716 |
82 |
|
2436 |
71.0 |
2,010 |
84 |
|
2437 |
81.3 |
2,302 |
85 |
|
2439 |
102.1 |
2,891 |
87 |
|
2441 |
122.8 |
3,477 |
89 | |
|
|
|

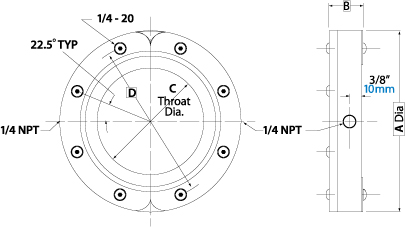

尺寸
|
标準氣流擦洗器尺寸 |
|
型号 |
A |
B |
C |
D |
|
2430 |
in |
3.25 |
1.13 |
0.05 |
2.5 |
|
mm |
83 |
29 |
13 |
64 |
|
2431 |
in |
3.75 |
1.13 |
1.0 |
2.95 |
|
mm |
95 |
29 |
25 |
75 |
|
2432 |
in |
4.75 |
1.13 |
2.0 |
3.95 |
|
mm |
121 |
29 |
51 |
100 |
|
2433 |
in |
5.75 |
1.13 |
3.0 |
4.95 |
|
mm |
146 |
29 |
78 |
126 |
|
2434 |
in |
6.75 |
1.13 |
4.0 |
5.95 |
|
mm |
172 |
29 |
102 |
151 |
|
2435 |
in |
7.75 |
1.13 |
5.0 |
6.95 |
|
mm |
197 |
29 |
127 |
176 |
|
2436 |
in |
8.75 |
1.13 |
6.0 |
7.95 |
|
mm |
222 |
29 |
152 |
202 |
|
2437 |
in |
9.75 |
1.13 |
7.0 |
8.95 |
|
mm |
248 |
29 |
178 |
227 |
|
2439 |
in |
11.75 |
1.13 |
9.0 |
10.95 |
|
mm |
299 |
29 |
229 |
278 |
|
2441 |
in |
13.75 |
1.13 |
11.0 |
12.95 |
|
mm |
349 |
29 |
279 |
329 | |
|
|
|
标準氣流擦洗器規格
1/2"、1"、 2"、 3"、 4"、 5"、 6"、7"、9" 和 11" (25、51、76、102、127、152、178、229 和 279mm) 的标準氣流擦洗器。特殊直徑可定制，請與當地經銷商聯系。提供定制直徑壓縮空氣入口:每個标準氣流擦洗器在半圓處均有一個壓縮空氣入口。內徑小于4" (102mm) 的标準氣流擦洗器則 |
标準氣流擦洗器有十種尺寸的現貨供應
| |
|
帶一個PVC軟管以同時給另一端供氣。 內徑大于等于9" (229mm) 的标準氣流擦洗器則在每個半圓處都各有一個進氣口，壓縮空氣需同時直接導入兩個進氣口以确認氣流均衡。
過濾系統:必須采用潔淨、幹燥的壓縮空氣。标準氣流擦洗器套件包括一個5微米自動除水過濾器。
材質: 标準氣流擦洗器采用鋁材。所有産品均采用塑料墊片及螺紋接口。內徑小于4" (102mm)的标準氣流擦洗器還帶一個PVC軟管
标準氣流擦洗器的最高工作溫度可以達到66℃。
安裝：可以使用壓縮空氣進氣管進行支撐。也可使用标準氣流擦洗器後部的1/4-20的安裝孔進行安裝。
調節：通過在氣源處安裝一個調壓閥可以控制氣流量、沖擊力和耗氣量。套件包括一個匹配的調壓器。
墊片套件：标準氣流擦洗器配有0.002”（0.05mm）墊片。壓縮空氣通過這個塑料墊片與擦洗器主體之間的細縫流出。沖擊力和氣流量可以通過更換墊片而輕易改變。 |
|
|
|
型号規格
可定制其他長度，請聯系當地代理/經銷商
|
标準氣流擦洗器 |
|
型号 |
品名規格 |
|
2430 |
1/2" (13mm) 标準氣流擦洗器 |
|
2431 |
1" (25mm) 标準氣流擦洗器 |
|
2432 |
2" (51mm) 标準氣流擦洗器 |
|
2433 |
3" (76mm) 标準氣流擦洗器 |
|
2434 |
4" (102mm) 标準氣流擦洗器 |
|
2435 |
5" (127mm) 标準氣流擦洗器 |
|
2436 |
6" (152mm) 标準氣流擦洗器 |
|
2437 |
7" (178mm) 标準氣流擦洗器 |
|
2439 |
9" (229mm) 标準氣流擦洗器 |
|
2441 |
11" (279mm) 标準氣流擦洗器 | |
|
|
|
标準氣流擦洗器墊片套件 |
|
型号 |
品名規格 |
|
2350 |
1/2" (13mm) 标準氣流擦洗器墊片套件 |
|
2351 |
1" (25mm) 标準氣流擦洗器墊片套件 |
|
2352 |
2" (51mm) 标準氣流擦洗器墊片套件 |
|
2353 |
3" (76mm) 标準氣流擦洗器墊片套件 |
|
2354 |
4" (102mm) 标準氣流擦洗器墊片套件 |
|
2355 |
5" (127mm) 标準氣流擦洗器墊片套件 |
|
2356 |
6" (152mm) 标準氣流擦洗器墊片套件 |
|
2357 |
7" (178mm) 标準氣流擦洗器墊片套件 |
|
2359 |
9" (229mm) 标準氣流擦洗器墊片套件 |
|
2361 |
11" (279mm) 标準氣流擦洗器墊片套件 |
|
墊片套件包括1個.001" (.03mm)、.003" (.08mm)、.004"（.10mm） 厚的塑料墊片。 | |
|
|
|
附 件 |
|
型号 |
品名規格 |
|
9001 |
自動除水過濾器, 3/8 NPT, 65 立方英尺/分 (1841 升/分) |
|
9032 |
自動除水過濾器, 1/2 NPT, 90 立方英尺/分 |
|
9002 |
自動除水過濾器, 3/4 NPT, 220 立方英尺/分 (6230 升/分) |
|
9005 |
自動除油過濾器, 3/8 NPT, 15-37 立方英尺/分 (425-1048 升/分) |
|
9006 |
自動除油過濾器, 3/4 NPT, 50-150 立方英尺/分 (1415-4248 升/分) |
|
9008 |
帶量表調壓器, 1/4 NPT, 50 立方英尺/分 (1416 升/分) |
|
9033 |
帶量表調壓器, 1/2 NPT, 100 立方英尺/分 |
|
9009 |
帶量表調壓器, 3/4 NPT, 220 立方英尺/分 (6230 升/分) |
|
9020 |
電磁閥, 120V, 50/60Hz, 1/4 NPT, 40 立方英尺/分 (1133 升/分) |
|
9021 |
電磁閥, 200-240V, 50/60Hz, 1/4 NPT, 40 立方英尺/分 (1133 升/分) |
|
9034 |
中型電磁閥, 120V, 1/2 NPT, 100 立方英尺/分 |
|
9035 |
中型電磁閥, 240V, 50/60Hz, 1/2 NPT, 100 立方英尺/分 |
|
9036 |
大型電磁閥, 120V, 3/4 NPT, 200 立方英尺/分 |
|
9037 |
大型電磁閥, 240V, 50/60Hz, 3/4 NPT, 200 立方英尺/分 | |
