Super Air Amplifier™
超級空氣增強器
排送熱氣與煙霧、冷卻、幹燥、清潔
無活動部件，免維護！
| |
|
什麽是超級空氣增強器?
超級空氣增強器有着最強的空氣增強性能，是所有空氣增強器中效率最高的。 EXAIR超級空氣增強器為專利設計，其采用一特殊墊片支撐零部件的臨界面，從而， 使得壓縮空氣每隔一定時間就朝超級空氣增強器中心噴射，該空氣産生一股持續的高速氣流通過整個增強器截面。
其餘的空氣被擠入空氣增強器，産生更高的空氣增強率。超級空氣增強器的噪音比其他空氣增強器低三倍以上。平穩氣流将旋轉面減少到最小，因此，超級空氣增強器的噪音比其他增強器要小三倍。
超級空氣增強器出廠設置為.003”（.08mm）空氣間隙。此設置在大多數應用場合都适用，當需要增大流量及增強氣流強度時，可通過更換墊片獲得：.006”(.15mm)，.009”(.23mm).
|
同時采用2”120022型（51mm）超級空氣增強器和2”超級噴嘴用于工件表面的清理。
|
|
|
利用兩個120022# 2"（51mm)
超級空氣增強器幹燥輸送帶上的零部件。
|
利用五個120022# 2" （51mm）
超級空氣增強器冷卻測試前的卡車活塞。
|
提供特殊型号！聯系當地分銷商
|
|
|
超級空氣增強器性能，測試條件：80 PSIG (5.5 BAR)
|
耗氣量
|
空氣增強比
|
空氣增強比
|
15cm處氣體流量
|
噪音
|
型号
|
立方英尺/分
|
升/分
|
增強比
|
立方英尺/分
|
升/分
|
立方英尺/分
|
升/分
|
分貝
|
120020
|
6.1
|
173
|
12
|
73
|
2,066
|
219
|
6,198
|
69
|
120021
|
8.1
|
229
|
18
|
146
|
4,132
|
436
|
12,339
|
72
|
120022
|
15.5
|
439
|
22
|
341
|
9,650
|
1,023
|
28,951
|
72
|
120024
|
29.2
|
826
|
25
|
730
|
20,659
|
2,190
|
61,977
|
73
|
120028
|
120
|
3,396
|
25
|
3,000
|
84,900
|
9,000
|
254,700
|
88
| |

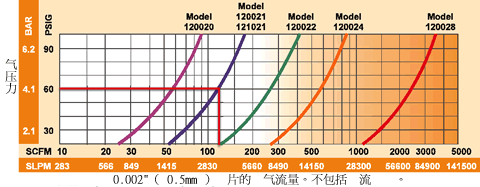

如何确定超級空氣增強器的總流量和耗氣量
出氣總量：根據以上工作性能表，可得出任何壓力下任意超級空氣增強器的總氣流量。
例如：一個120021#超級空氣增強器在60PSIG（4.1Bar）供氣壓力下的出氣量為120SCFM（3398SLPM）。
耗氣量：用總流量除以空氣放大比（上表所示），就可得出任何壓力下任意型号可調式空氣增強器的空氣消耗量 。
在上面的例子中，型号120021超級空氣增強器在 60 PSIG （ 4.1巴）氣壓時總輸出流量為120 SCFM （ 3398 SLPM ） 。除以這個總流量的對應的放大比18即可得出其耗氣量為6.7 SCFM （ 189 SLPM ） 。
| |
|

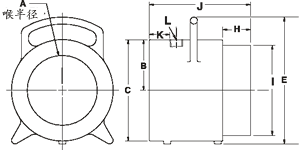

尺寸
型号 120020-120024
|
型号 120028
| |
尺寸
|
型号
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
I
|
J
|
K
|
L
|
120020
|
in
|
0.45
|
0.75
|
0.98
|
1.77
|
2.28
|
0.20
|
0.18
|
0.53
|
0.73
|
2.50
|
0.59
|
1/8 NPT
|
mm
|
11
|
19
|
25
|
45
|
58
|
5
|
5
|
13
|
19
|
64
|
15
|
120021
|
in
|
0.84
|
0.94
|
1.50
|
2.40
|
3.03
|
0.27
|
0.21
|
0.75
|
1.22
|
2.88
|
0.59
|
1/4 NPT
|
mm
|
21
|
24
|
38
|
61
|
77
|
7
|
5
|
19
|
31
|
73
|
15
|
120022
|
in
|
1.64
|
1.69
|
2.95
|
3.58
|
4.14
|
0.27
|
0.25
|
0.75
|
2
|
3
|
0.62
|
3/8 NPT
|
mm
|
42
|
43
|
75
|
91
|
105
|
7
|
6
|
19
|
51
|
76
|
16
|
120024
|
in
|
3.02
|
2.81
|
4.91
|
6.89
|
8.42
|
0.55
|
0.55
|
1.75
|
3.97
|
4.75
|
0.94
|
1/2 NPT
|
mm
|
77
|
71
|
125
|
175
|
214
|
14
|
14
|
44
|
101
|
121
|
24
|
120028
|
in
|
6.20
|
4.50
|
9
|
---
|
11.25
|
---
|
---
|
2.44
|
8
|
8.94
|
1.79
|
3/4 NPT
|
mm
|
157
|
114
|
229
|
---
|
286
|
---
|
---
|
62
|
203
|
227
|
45
| |
|
氣流模式
型号 120020-120024
型号 120028
|
型号
|
A
|
B
|
C
|
D
|
120020
|
in
|
1.25
|
2.20
|
4.10
|
6
|
mm
|
32
|
56
|
104
|
152
|
120021
|
in
|
2
|
2.90
|
4.70
|
6.50
|
mm
|
51
|
74
|
119
|
165
|
120022
|
in
|
2.75
|
3.55
|
5.15
|
6.75
|
mm
|
70
|
90
|
131
|
171
|
120024
|
in
|
4.50
|
5.30
|
6.90
|
8.50
|
mm
|
114
|
135
|
175
|
216
| |
|
|
電子流量控制器（ EFC ）
依愛EXAIR的EFC是一個電子流量控制器，在沒有部件通過時關閉氣源以大幅降低壓縮空氣消耗。最大程度地減小了用于吹除、幹燥、冷卻、輸送和靜電消除方面的壓縮空氣。 EFC結合光電傳感器定時控制，在無部件通過時關閉氣源以限制壓縮空氣的使用。訪問EFC網頁以獲取更多信息。
|
|
|
|
型号規格
可提供英制螺紋接口，請聯系當地代理/經銷商
超級空氣增強器
|
型号
|
品名規格
|
120020
|
3/4" (19mm) 超級空氣增強器
|
120021
|
1-1/4" (32mm) 超級空氣增強器
|
120022
|
2" (51mm) 超級空氣增強器
|
120024
|
4" (76mm) 超級空氣增強器
|
120028
|
8" (102mm) 超級空氣增強器
|
超級空氣增強器墊片套件
|
型号
|
品名規格
|
120320
|
3/4" (19mm) 超級空氣增強器墊片套件
|
120321
|
1-1/4" (32mm) 超級空氣增強器墊片套件
|
120322
|
2" (51mm) 超級空氣增強器墊片套件
|
120324
|
4" (76mm) 超級空氣增強器墊片套件
|
120328
|
8" (102mm) 超級空氣增強器墊片套件
|
附件
|
型号
|
品名規格
|
9001
|
自動除水過濾器, 3/8 NPT, 65 SCFM (1841 SLPM)
|
9032
|
自動除水過濾器, 1/2 NPT, 90 SCFM (2547 SLPM)
|
9002
|
自動除水過濾器, 3/4 NPT, 220 SCFM (6230 SLPM)
|
9005
|
自動除油過濾器, 3/8 NPT, 15-37 SCFM (425-1048 SLPM)
|
9006
|
自動除油過濾器, 3/4 NPT, 50-150 SCFM (1415-4248 SLPM)
|
9008
|
帶量表的調壓器, 1/4 NPT, 50 SCFM (1416 SLPM)
|
9033
|
帶量表的調壓器, 1/2 NPT, 100 SCFM (2830 SLPM)
|
9009
|
帶量表的調壓器, 3/4 NPT, 220 SCFM (6230 SLPM)
| |
