高壓噴嘴選型指南
|
|
|
|
高壓噴嘴和高壓射嘴是什麽？
依愛（EXAIR）生産各種高壓噴嘴及射嘴。為方便客戶選擇，我們将這些噴嘴及射嘴分成兩大類。一類是沖擊力最高達22盎司（624克）的，适合大多數應用場合。另一類似沖擊力最高可達23磅（10432克）的，适合需要特别高沖擊力的應用場合。以下是關于各型号産品材質的介紹。 |
|
|
|
标準沖擊力空氣噴嘴
美國依愛（EXAIR）的标準沖擊力噴嘴提供高達22盎司（624克）的沖擊力，使其可以使用于大部分吹除、幹燥和冷卻的應用。空氣噴嘴使用少量的壓縮空氣，帶動大量周圍的空氣。超級空氣噴嘴的設計在性能方面是獲過獎的。它們非常有效率，産生超強的沖擊力，更集中的氣流，而噪音和壓縮空氣的消耗都是最低的。壓縮空氣噴嘴的出口凹槽設計，不會被堵塞和産生背壓。 |
|
|
|
點擊産品系列以了解更多！
|
|
|
|
|
|
納米型超級空氣噴嘴
8.1 盎司 (克) 力量
8.3 SCFM (235 SLPM)
316不鏽鋼 |
微型超級空氣噴嘴
12 盎司 (克) 力量
13 SCFM (368 SLPM)
303不鏽鋼： |
迷你型超級空氣噴嘴
9 盎司 (克) 力量
10 SCFM (396 SLPM)
鋁鋅合金, 316不鏽鋼 |
超級空氣噴嘴
13 盎司 (克) 力量
14 SCFM (396 SLPM)
鋁鋅合金, 316不鏽鋼, Plastic |
|
|
|
|
|
安全空氣噴嘴
9 to 18 盎司 (克) 力量
10 to 18 SCFM
(283 to 509 SLPM)
黃銅 & 303不鏽鋼： |
可調式空氣噴嘴
12 盎司 (克) 力量
13 SCFM (368 SLPM)
鋅/鋁&
303不鏽鋼： |
2" 超級空氣噴嘴
22 (克) 力量
22 SCFM (622 SLPM)
鋁鋅合金&
316不鏽鋼 | |
|
|
|
強沖擊力空氣噴嘴
有些應用需要極度強勁的而且集中的沖擊力。依愛（EXAIR）強力安全高壓噴嘴、2"強力超級高壓噴嘴、大型超級高壓噴嘴及超級高壓噴嘴族可提供強有力的吹除。他們非常适合用于零件清洗、冷卻及幹燥。現在，依愛（EXAIR）開發出将幾個噴嘴合成一個的大型超級高壓噴嘴。其吹除力用磅來表示，而非盎司。所有産品均符合OSHA關于噪音和死點壓力的要求。
點擊産品系列以了解更多！ |
|
|
|
|
強力安全空氣噴嘴
1.8 Lbs (克) 力量
32 SCFM (906 SLPM)
黃銅
303不鏽鋼： |
2" 強力超級空氣噴嘴
2.5 Lbs (克) 力量
37 SCFM (1039 SLPM)
鋁鋅合金
316不鏽鋼 |
|
|
|
|
大型超級空氣噴嘴
1.9 to 23 Lbs (克) 力量
35 to 300 SCFM
(991 to 8495 SLPM)
鋁鋅合金
316不鏽鋼 |
超級高壓噴嘴組
3.2 to 9.8 Lbs (克) 力量
56 to 168 SCFM
(1585 to 4754 SLPM)
鋁鋅合金 | |
|
|
|

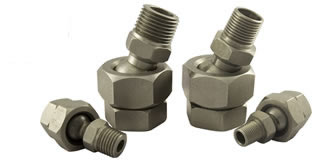

旋轉接頭
|
|
依愛（EXAIR）旋轉附件使得調節噴嘴和射嘴的方向非常容易。合适的吹除角度可優化吹除效果，降低噪音，提高效率。旋轉附件可允許調節25度。材質為303不鏽鋼。 | |
|
|
|
電子流量控制器（ EFC ）
依愛EXAIR的EFC是一個電子流量控制器，在沒有部件通過時關閉氣源以大幅降低壓縮空氣消耗。最大程度地減小了用于吹除、幹燥、冷卻、輸送和靜電消除方面的壓縮空氣。 EFC結合光電傳感器定時控制，在無部件通過時關閉氣源以限制壓縮空氣的使用。訪問EFC網頁以獲取更多信息。 |
| |
|
|
|
高壓噴嘴工作原理
高壓噴嘴采用柯恩達效應将壓縮空氣氣流增強到25倍以上。如右圖所示，壓縮空氣（黑色箭頭）沿着內壁通過噴嘴內部的狹長腔室帶動周圍空氣（藍色箭頭）移動，從而産生大量高速氣流，而消耗的壓縮空氣非常少。由于氣流總是成噴射狀态，即使噴嘴被堵塞也不會造成人身傷害，符合OSHA相關标準。 |
| |
|
|
|
選擇正确的噴嘴
依愛（EXAIR）生産各種高壓噴嘴及射嘴。為方便客戶選擇，我們将這些噴嘴及射嘴分成兩大類。一類是沖擊力最高達22盎司（624克）的，适合大多數應用場合。另一類似沖擊力最高可達9.8磅（4445克）的，适合需要特别高沖擊力的應用場合。以下是關于各型号産品材質的介紹。
- 黃銅：适用于一般應用場合
- 鋁鋅合金：适用于一般應用場合。
- 303不鏽鋼：非常适用于高溫和腐蝕性場合。
- 316不鏽鋼：耐高溫、耐腐蝕、耐磨損，通常用于食品加工、制藥以及腐蝕性場合。
- PEEK(聚醚醚酮)用來在極度惡劣環境下替代金屬材質。這種熱塑性材料非常耐腐蝕、磨損，最高可耐160度高溫。
|
|
标準空氣噴嘴快速選型
（按耗氣量分類）
可提供英制螺紋，請聯系當地代理/經銷商
|
型号 |
材質 |
描述 |
Inlet Size |
耗氣量 @ 80 PSIG |
力量 |
噪音水平 分貝 |
|
SCFM |
SLPM |
Ounces |
Grams |
|
1110SS |
316不鏽鋼 |
Nano Super Air Nozzle |
6mm or 1/8 NPT |
8.3 |
235 |
8.1* |
230 |
75 |
|
1001 |
黃銅 |
安全高壓噴嘴 |
1/8 NPTF |
10 |
283 |
9* |
255 |
78 |
|
1102 |
鋁鋅合金 |
迷你超級高壓噴 |
1/8 NPTF |
10 |
283 |
9* |
255 |
71 |
|
1102SS |
316不鏽鋼 |
迷你超級高壓噴 |
1/8 NPTF |
10 |
283 |
9* |
255 |
71 |
|
1103 |
鋁鋅合金 |
迷你超級高壓噴 |
1/8 NPTM |
10 |
283 |
9* |
255 |
71 |
|
1103SS |
316不鏽鋼 |
迷你超級高壓噴 |
1/8 NPT |
10 |
283 |
9* |
255 |
71 |
|
1010SS |
303不鏽鋼 |
超級迷你型空氣噴嘴 |
1/8 NPTM |
13 |
368 |
12* |
340 |
80 |
|
1009 |
鋅/鋁 |
可調式安全高壓噴嘴 |
1/8 NPTM |
13 |
368 |
12** |
340 |
79 |
|
1009SS |
303不鏽鋼 |
可調式安全高壓噴嘴 |
1/8 NPTM |
13 |
368 |
12** |
340 |
79 |
|
1100 |
鋁鋅合金 |
超級高壓噴嘴 |
1/4 NPTF |
14 |
396 |
13* |
368 |
74 |
|
1100SS |
316不鏽鋼 |
超級高壓噴嘴 |
1/4 NPTF |
14 |
396 |
13* |
368 |
74 |
|
1100-PEEK |
PEEK（塑料） |
超級高壓噴嘴 |
1/4 NPTF |
14 |
396 |
13* |
368 |
74 |
|
1101 |
鋁鋅合金 |
超級高壓噴嘴 |
1/4 NPTM |
14 |
396 |
13* |
368 |
74 |
|
1101SS |
316不鏽鋼 |
超級高壓噴嘴 |
1/4 NPTM |
14 |
396 |
13* |
368 |
74 |
|
1002 |
黃銅 |
安全高壓噴嘴 |
1/4 NPTF |
17 |
481 |
16* |
453 |
80 |
|
1002SS |
303不鏽鋼 |
安全高壓噴嘴 |
1/4 NPTF |
17 |
481 |
16* |
453 |
80 |
|
1003 |
黃銅 |
安全高壓噴嘴 |
3/8 NPTF |
18 |
509 |
18* |
510 |
83 |
|
1122 |
鋁鋅合金 |
2" 超級高壓噴嘴 |
1/4 NPTF |
22 |
622 |
22+ |
624 |
77 |
|
1122SS |
316不鏽鋼 |
2" 超級高壓噴嘴 |
1/4 NPTF |
22 |
622 |
22+ |
624 |
77 |
|
*沖擊力在離目标物 12" (305mm)處測得
** 沖擊力在離目标物 12" (305mm)處且帶一個 .008" (.20mm)厚墊片時測得
噪音水平在 3´ (914mm)處測得
所有數據均在入口壓力為 80 PSIG (5.5 BAR)時測得
++沖擊力在離目标物 12" (305mm)處且帶一個 .015" (.38mm)厚墊片時測得
NPTF = NPT 母螺紋
NPTM = NPT Male | |
|
強力噴嘴一覽表（按耗氣量分類）
|
型号 |
材質 |
描述 |
Inlet Size |
耗氣量SCFM（80PSIG） |
力量 |
噪聲級（以dBA計） |
|
SCFM |
SLPM |
Pounds |
Grams |
|
HP1002 |
黃銅 |
高速高壓噴嘴 |
1/4 NPTF |
32 |
906 |
1.8* |
792 |
87 |
|
HP1002SS |
316不鏽鋼 |
高速高壓噴嘴 |
1/4 NPTF |
32 |
906 |
1.8* |
792 |
87 |
|
1104 |
鋁鋅合金 |
超級高壓噴嘴 |
3/8 NPTF |
35 |
991 |
1.9* |
850 |
82 |
|
1104SS |
316不鏽鋼 |
超級高壓噴嘴 |
3/8 NPTF |
35 |
991 |
1.9* |
850 |
82 |
|
1105 |
鋁鋅合金 |
超級高壓噴嘴 |
3/8 NPTM |
35 |
991 |
1.9* |
850 |
82 |
|
1105SS |
316不鏽鋼 |
超級高壓噴嘴 |
3/8 NPTM |
35 |
991 |
1.9* |
850 |
82 |
|
HP1125 |
鋁鋅合金 |
2" 大功率超級氣噴管 |
1/4 NPTF |
37 |
1039 |
2.2+ |
1134 |
83 |
|
HP1125SS |
316不鏽鋼 |
2" 大功率超級氣噴管 |
1/4 NPTF |
37 |
1039 |
2.2+ |
1134 |
83 |
|
1111-4 |
鋁鋅合金 |
超級高壓噴嘴組 |
3/8 NPTF |
56 |
1585 |
3.2* |
1451 |
82 |
|
1106 |
鋁鋅合金 |
超級高壓噴嘴 |
1/2 NPTF |
60 |
1699 |
3.3* |
1497 |
87 |
|
1106SS |
316不鏽鋼 |
超級高壓噴嘴 |
1/2 NPTF |
60 |
1699 |
3.3* |
1497 |
87 |
|
1107 |
鋁鋅合金 |
超級高壓噴嘴 |
1/2 NPTM |
60 |
1699 |
3.3* |
1497 |
87 |
|
1107SS |
316不鏽鋼 |
超級高壓噴嘴 |
1/2 NPTM |
60 |
1699 |
3.3* |
1497 |
87 |
|
1112 |
鋁鋅合金 |
超級高壓噴嘴 |
3/4 NPTF |
91 |
2577 |
4.5* |
2041 |
96 |
|
1113 |
鋁鋅合金 |
超級高壓噴嘴 |
3/4 NPTM |
91 |
2577 |
4.5* |
2041 |
96 |
|
1111-7 |
鋁鋅合金 |
超級高壓噴嘴組 |
1/2 NPTF |
98 |
2773 |
5.7* |
2585 |
85 |
|
1114 |
鋁鋅合金 |
超級高壓噴嘴 |
1 NPTF |
135 |
3823 |
6.6* |
3005 |
99 |
|
1115 |
鋁鋅合金 |
超級高壓噴嘴 |
1 NPTM |
135 |
3823 |
6.6* |
3005 |
99 |
|
1111-12 |
鋁鋅合金 |
超級高壓噴嘴組 |
1 NPTF |
168 |
4754 |
9.8* |
4445 |
89 |
|
1116 |
鋁鋅合金 |
超級高壓噴嘴 |
1 1/4 NPTF |
188 |
5324 |
9.4* |
4252 |
102 |
|
1117 |
鋁鋅合金 |
超級高壓噴嘴 |
1 1/4 NPTM |
188 |
5324 |
9.4* |
4252 |
102 |
|
1118 |
鋁鋅合金 |
超級高壓噴嘴 |
1 1/4 NPTF |
300 |
8495 |
15* |
6804 |
106 |
|
1119 |
鋁鋅合金 |
S超級高壓噴嘴 |
1 1/4 NPTM |
300 |
8495 |
15* |
6804 |
106 |
|
*沖擊力在離目标物 12" (305mm)處測得
** 沖擊力在離目标物 12" (305mm)處且帶一個 .008" (.20mm)厚墊片時測得
噪音水平在 3´ (914mm)處測得
所有數據均在入口壓力為 80 PSIG (5.5 BAR)時測得
++沖擊力在離目标物 12" (305mm)處且帶一個 .015" (.38mm)厚墊片時測得
NPTF = NPT 母螺紋
NPTM = NPT Male | |
