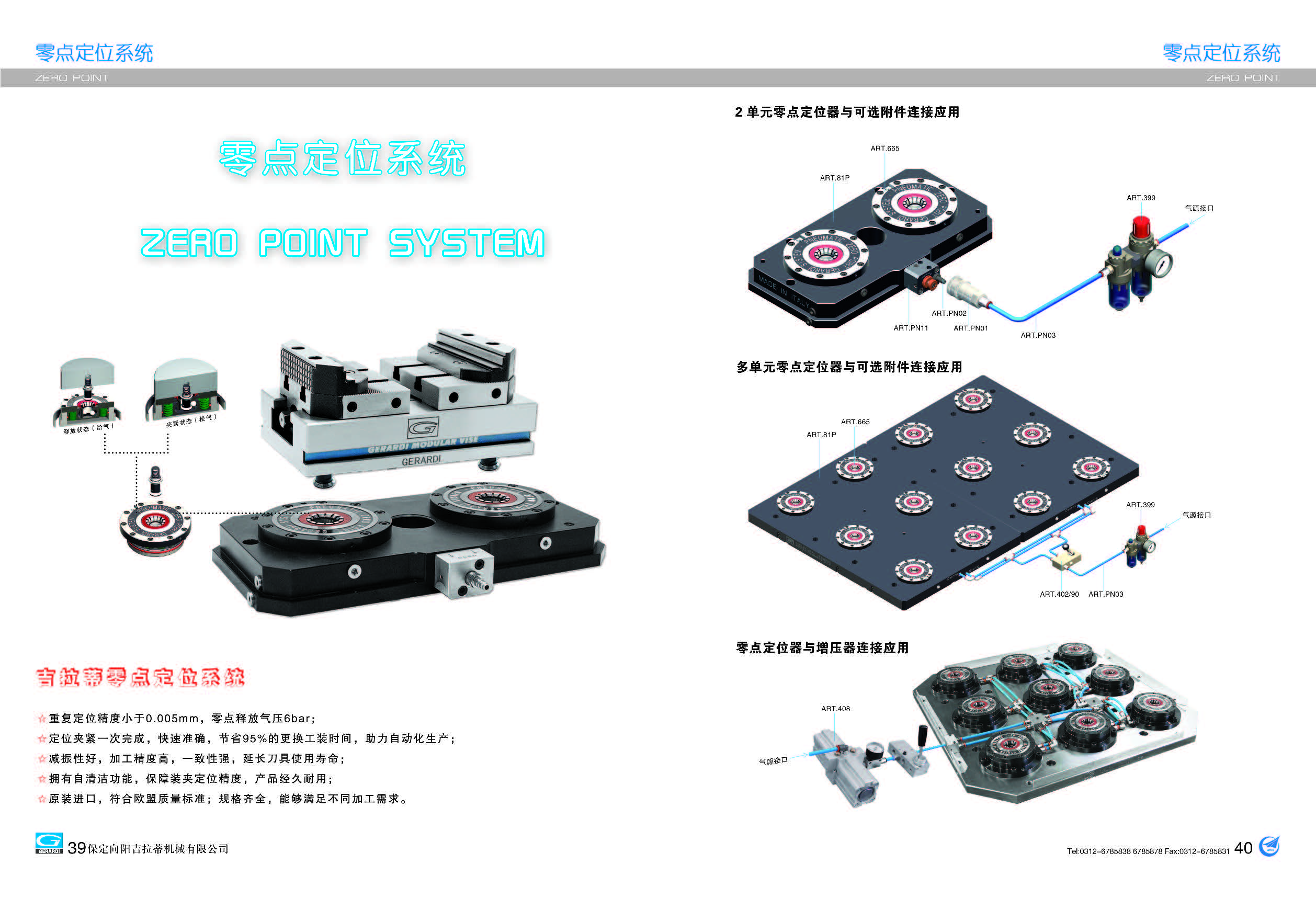

零點定位系統

零點快換設計原理是基于一面兩銷的過定位原理。其優勢是把高精度定位和可靠夾緊高效集成。簡單地說，就是工序與工序之間，機床與機床之間建立一個标準的接口。它可使工件在生産線上一次裝卡完成後，再進行多工序加工，而無需再考慮其定位問題。

無論是托盤、夾具、虎鉗，還是工件，結合使用零點夾持系統，在确定零點的情況下，可以實現極快速的換裝，且重複精度可達≤0.005mm。如果更多的設備工作台配備夾持闆，則所有設備上的工裝夾具可以實現更加靈活的使用。

在機械制造、測量、機床、機器人自動生産線領域中，基準是應用十分廣泛的一個概念。機械産品從設計時零件尺寸的标注，制造時工件的定位，校驗時尺寸的測量，裝配時零部件的裝配位置确定，以及機器工作時零件位置的确定，都要用到基準的概念。

在機械工業領域，我們把作為參照的基準統稱為零點或零位。在加工或測量時，首先必須确定工件的零點，然後再根據零點來進行加工或者測量。但是在加工時，零件往往不會一直保持不動，需要從一個工序到另一個工序、從一台機床到另一台機床，以及不規則形狀的零件不好确定零點，這就需要重新拖表找正零點，做很多的輔助工作，造成大量的停機時間，降低了工作效率。零點定位系統是一個獨特的定位和鎖緊裝置，能保持工件從一個工位到另一個工位，一個工序到另一個工序，或一台機床到另一台機床，零點始終保持不變。這樣可以節省重新找正零點的輔助時間，保證工作的連續性，提高工作效率。

零點定位系統分為手動，氣動和液壓類型。其中，氣動零點定位系統廣為普及。通氣，零點卡盤打開，實現零點卡盤與拉釘之間的對接或移除動作; 斷氣，零點卡盤鎖緊，實現零點卡盤對拉釘的定位和鎖緊動作。工件或工裝在機床工作台上的定位和鎖緊一步完成，整個過程僅需幾秒。借助機外預調台，零點定位系統可實現零件的機外裝夾，減少90%的停機時間，大幅度的提高機床加工效率。零點定位系統配套機器人技術，可實現零件的自動化生産。
