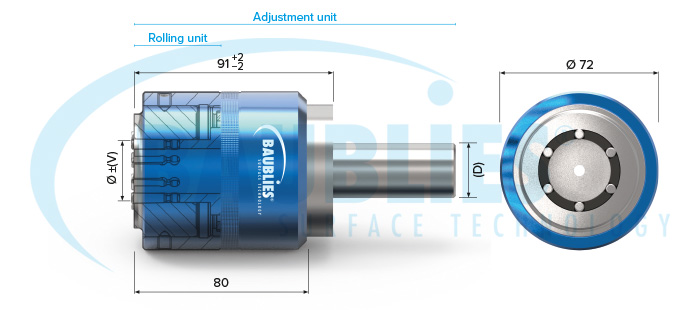

外圓多輥滾光刀（滾壓刀）

技術資料

外圓多輥滾光刀（滾壓刀）

型号（滾光刀系列）

直徑範圍mm

調節範圍 mm

加工長度mm

X值mm

主軸轉速S

進給速度F

工件餘量mm

ARG-0-S外圓多輥滾光刀

1.0~7.9

-0.2~+0.1

40

0.5

2875~2044

0.12~0.45

0.01

ARG-1-S外圓多輥滾光刀

2.0~8.8

-0.2~+0.1

50

0.5

2785~1955

0.13~0.47

0.01

ARG-2-S外圓多輥滾光刀

8.9~17.8

-0.2~+0.1

50

0.7

1938~1438

0.23~0.64

0.02

ARG-3-S外圓多輥滾光刀

17.9~30.8

-0.2~+0.1

80

0.7

1393~1013

0.42~1.05

0.02

ARG-4-S外圓多輥滾光刀

30.9~40.8

-0.2~+0.1

120

1.0

990~825

0.61~1.3

0.02

ARG-5-S外圓多輥滾光刀

40.9~55.8

-0.3~+0.1

130

1.0

810~637

0.76~1.7

0.02

可選工具設備

VDI或HSK刀柄等

标準刀柄為圓柄（可選擇有無扁位）或莫氏錐柄

不同滾壓深度

不同輥針數量

定制輥針

內冷

冷卻液壓力最大8 bar

使用參數（請注意，此信息僅供參考）

刀具的旋轉方向

正轉（M3）

潤滑

乳化液或油；經過濾的潤滑劑(< 40 µm)可提高表面質量和滾光刀具壽命

工件前處理

表面粗糙度達到Rz 15 µm以下，公差IT8以上

工件的最大硬度

HRC45
