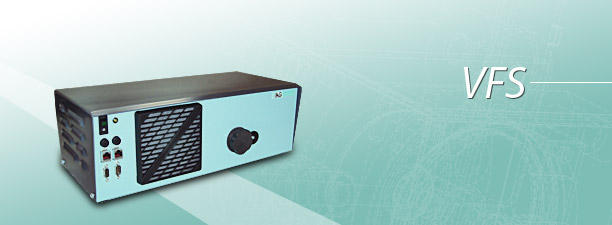

VFS預過濾系統



VFS系列可選擇1，2，4，6個進氣口，是功能最全面的預濾器系統。



VFS是一個可滿足多種測試需求，構造極緊湊的多功能樣氣過濾器。 與VFS的連接由集成在設備裏的控制單元進行簡化，并執行所有的內部控制和任務監管以及試驗室環境的通信。因此VFS是理想過濾器。VFS有很好的通用性，它可與任何測量系統進行匹配使用。起到低成本，高效率的作用。VFS可對氣體進行非常均勻的加熱和優化，保證最精準的測量結果。



VFS配備了壓力調節器，可将高達6bar的進氣壓力降低至50Mbar輸出。此外，該設備還配備了一個零氣輸出口和一個樣氣入口的可逆向沖洗過濾器室。所有進氣管均可單獨進行反向清洗。



系統控制面闆(SCP)



VFS的各項參數均可通過SCP進行設置，該裝置能自行識别與其相連的其他設備，所有參數均可通過清晰的5.7”顯示屏進行設置。SCP也可作為簡單的軟件工具，VFS可以直接連接到內部網絡通過任何電腦進行控制或設置。可以選擇位并行或者Modbus TCP進行控制。



如果VFS與IAG測量系統連接上，所有的配置和監控都可通過測量系統

顯示器讀出。





優勢

    緊湊

    1-6個進氣口可選

    進氣壓力高達6bar

    內置壓力調節器

    過濾器通過零氣出口沖洗

    标氣連接口

    6條熱管控制



選項

    控制1個樣氣泵

    控制冷/熱管

    Pt100熱調節器

    Modbus TCP連接

    位并行控制

    通過IAG AK轉換器進行AK控制



技術參數



6個進氣口的外殼尺寸：	245x535x160mm
1/2/4個進氣口的外殼尺寸：	235x380/405/470x160mm
氣體接頭:：	8 mm切環
通訊方式：	位并行，Modbus TCP或者系統控制面闆
熱管連接：	693 6+Pe 接頭
标準引腳分配分配：	1-L,2-TC+,5-TC-,6-N
電源：	400V/max.3700W
電源線：	3m CEE 16A
電源插頭：	694 3+Pe
