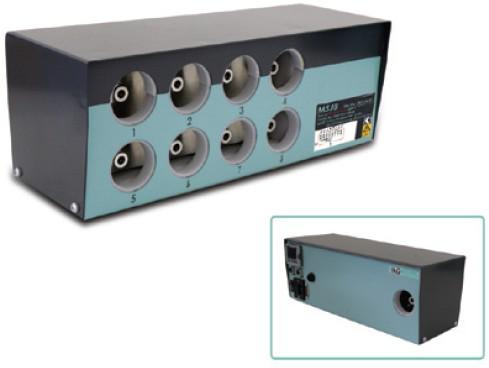

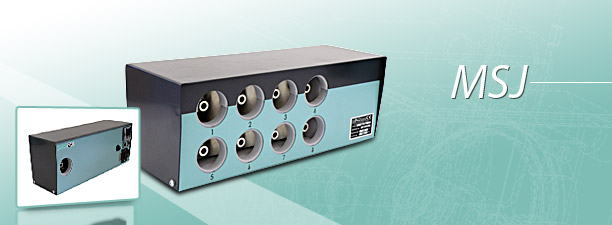

MSJ 采樣管路交換器



IAG MSJ 管路交換器設計緊湊、耐用、完全密封且維護簡便。

和所有IAG設備一樣，特别注重它的氣流，保證了最小的內部容積，不存在短截管或過度切割。MSJ內部配置了熱調節器，保證均勻且快速加熱。壓縮空氣平衡閥是由24V控制電壓的位并行控制。MSJ12進氣管道最小的直徑是35 mm。

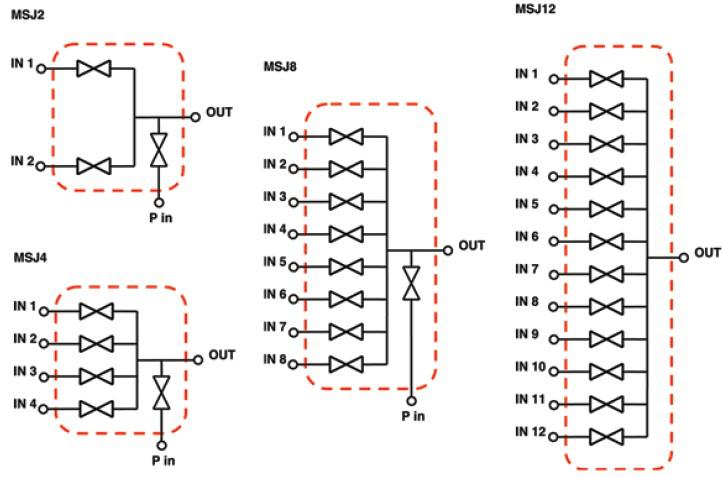

MSJ2、4和8帶反向吹洗，MSJ12可配置2個額外的加熱控制回路。MSJ系列最大進氣壓力标準為3bar，但所有MSJ都可提供最大進氣壓力為6bar的高壓版本。如果MSJ與IAG的分析單元連接在一起，它的控制、讀數和監控均可通過分析單元的顯示屏讀出。



優勢：

    緊湊

維護簡單

耐用

成本低

反向清洗

不受顆粒物影響

操作簡便



選項：

    2進氣口

    2進氣口+ 2加熱電路

    4進氣口

    8進氣口

    12進氣口

    6mm接頭

    進氣壓力 6bar

    Modbus RTU / TCP 控制



技術參數：

2進氣口尺寸：150x240x160mm

4進氣口尺寸：150x300x160mm

8進氣口尺寸：150x400x160mm

2、4、8進氣口：可分别反向沖洗

12進氣口尺寸：140x380x140mm

進氣口：可反向清洗

氣體連接：8mm切環

标準進氣壓力：max.3bar

加熱閥門組：max. 200°C

控制連接口：Sub D-15pin

引腳分配：1-12進氣口/13

          Com/14,15Alarm relais

電源：230V/250W IEC

壓縮空氣：Push in 6mm, 3-5bar
